在 尺寸導線 PropertyManager 中，您可以指定尺寸的顯示。
若要開啟此 PropertyManager：
選擇一個或多個尺寸，然後按一下導線 PropertyManager 中的導線。
如果您選擇了多個尺寸，就只能使用可套用至全部所選尺寸的屬性。
可用的箭頭及導線類型會根據所選的尺寸類型而有所不同。 請參閱範例： 尺寸線詞彙。
自動配置會指定在箭頭與尺寸文字之間的空間太小時，將箭頭擺放在尺寸界線外側。

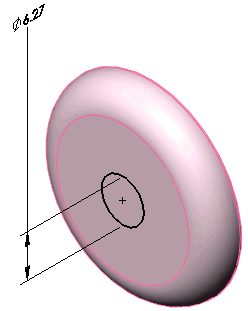

指引導線 可相對於特徵曲面以任何角度定位，且可以放置在平行於特徵軸的註記基準面上。
當您選擇尺寸時，尺寸箭頭上會出現圓形的箭頭控制點 。當游標位於箭頭控制點上時，其形狀會變成 。當您按一下箭頭控制點時（如果尺寸有兩個控制點，可以按任一個控制點），箭頭會向外或向內反轉。
使用尺寸控制點來重新定位中心及彎折。
若清除此選項，則彎折導線的肩部將會停在尺寸文字的邊界方塊上。
清除以設定導線樣式 、厚度 或色彩 。
您可以設定如何標註弧或圓之間的尺寸。
目錄
您可以在任何類型的工程視圖中斷縮 (或修剪) 線性尺寸。
