要顯示此 PropertyManager︰
在鈑金零件中，按一下 邊線凸緣
(「鈑金」工具列)。
接受數值輸入的一些欄位可讓您輸入 = (等號) 並從下拉式清單中選擇整體變數、函數與檔案屬性，來產生數學關係式。 請參閱數學關係式的直接輸入。
凸緣參數
|
邊線
|
在圖面中選擇邊線。
|
| |
邊線凸緣輪廓
|
編輯輪廓的草圖。 |
| |
使用預設半徑(U)
|
選擇或清除。 |
| |
使用量規表格
|
(只有在已為零件選擇了鈑金量規表格時可用) 選擇或清除。 |
|
彎折半徑
|
當使用預設半徑及使用量規表格被清除時設定一個值。 |
|
縫隙距離
|
設定一個值。
|
角度
|
凸緣角度
|
設定一個值。 如果您為至邊線並合併選擇凸緣長度來在一個多本體零件中合併兩個本體，角度會被鎖住。 按一下  來解除鎖定並變更角度。 |
|
選擇面
|
選擇一個面來設定相對於凸緣角度的平行或垂直限制條件。 |
| |
垂直於面
|
設定邊線凸緣垂直於在選擇面中的面。 |
| |
平行於面
|
設定邊線凸緣平行於在選擇面中的面。 |
凸緣長度
|
長度終止條件
|
選擇下列其中一項︰
|
給定深度
|
根據您指定的長度及方向產生邊線凸緣。 -
長度
-
反轉方向
 。 變更邊線凸緣的方向。
-
外側虛擬交角
 、內側虛擬交角
 、相切彎折

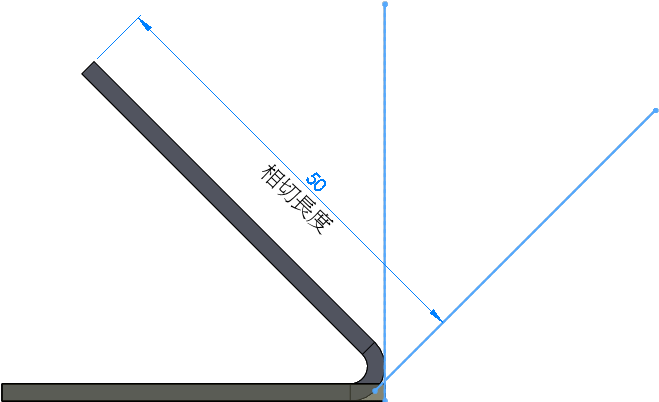

 。 指定量測的原點。 虛擬交角是在兩個草圖圖元的虛擬交點處產生一草圖點 (請參考產生虛擬交角)。 相切彎折選項對大於 90º 的彎折有效，並可讓您使用凸緣的相切長度作為長度計算的基礎。 您可以輸入相切長度而不需使用其他的計算。
|
|
成形至一頂點
|
產生邊線凸緣直達您在圖面中選擇的頂點。 您可以產生垂直於凸緣平面或平行於基材凸緣的邊線凸緣。
|
垂直於凸緣平面
|
所選的頂點與邊線凸緣的端面重合。
|
|
平行於基材凸緣
|
所選的頂點會穿過平行於基材凸緣面的平面。
|
|
垂直於凸緣平面。 紅色的頂點與邊線凸緣的端面重合。 (為清楚起見，顯示草圖線。) |
|
|
平行於基材凸緣。 紅色的頂點穿過平行於基材凸緣面的平面。 (為清楚起見，顯示草圖線。) |
|
|
|
至邊線並合併
|
在多本體零件中，將所選的邊線與另一本體的平行邊線合併。 在第二個本體上選擇一個成形至的參考邊線。
|
外側虛擬交角 、內側虛擬交角
|
指定量測的原點。
|
|
選擇一個成形至的參考邊線
|
|
|
|
凸緣位置
| |

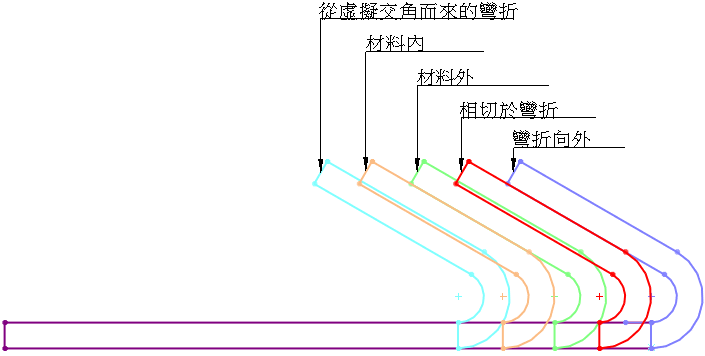

彎折位置
|
選擇以下之一︰
|
材料內
|
|
|
材料外
|
|
|
彎折向外
|
|
|
從虛擬交角而來的彎折
|
|
|

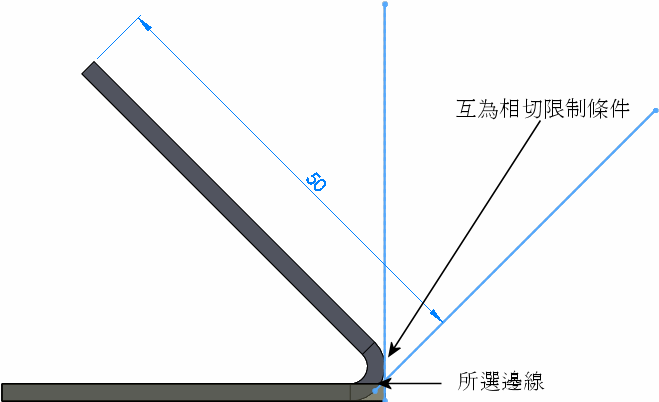

相切於彎折
|
對所有的凸緣長度選項及大於 90º 的彎折有效。 凸緣位置將一律相切於附加至所選邊線的邊面，而凸緣長度將一律維持相同的長度。
|
|
| |
修剪鄰近彎折
|
移除鄰近彎折中的額外材料。 當斜接凸緣的其中一個彎折接觸到現有彎折時，會出現額外的材料。 修剪鄰近彎折的除料大小是自動的，無法編輯。
|
| 此為邊線凸緣特徵的預覽。 藍色預覽的彎折區域接觸到 L 形基材凸緣的彎折。 |
|
|
| 已清除修剪鄰近彎折時的結果。 |
已選擇修剪鄰近彎折時的結果。 |
|
| |
偏移
|
選擇以從鈑金本體偏移凸緣。 |
| |
偏移終止條件
|
為
偏移終止型態
選擇一個項目。 |
|
|
反轉方向(R)
|
變更偏移的方向。 |
|
|
偏移距離
|
設定一個值。 |
自訂彎折裕度
選擇來設定一個彎折裕度類型，並設定彎折裕度的值。
自訂離隙類型
選擇
自訂離隙類型
來加入離隙切割，然後選擇離隙切割的類型。
