幾何公差屬性

當您建立幾何公差符號時，指定下列屬性。

要設定幾何公差的屬性，執行下列之一：

• 如果是零件，按一下幾何公差 (DimXpert 工具列)，或工具 > DimXpert > 幾何公差。
• 如果是工程圖，按一下幾何公差 (「註記」工具列) 或插入 > 註記 > 幾何公差。

符號

選擇此符號。

真直度	真平度	真圓度	圓柱度	直線輪廓
曲面輪廓	平行加工面邊	垂直加工面邊	傾斜度	圓偏轉
全部偏轉	位置	同心度	相互對稱	無

材料狀況

選擇一個材料狀況。 游標必須在公差或第一、第二、或第三方塊中才能插入一個材料狀況。

直徑	球形直徑	最大實體狀況
最小實體狀況	無論特徵大小	相切平面
不受力(自由)狀態	統計	預測公差
矩形	不平等配置輪廓	平移的

高度

如果您按一下投影公差 ，請在高度中輸入投影公差區域 (Projected tolerance zone，PTZ)。

公差

為公差 1 及公差 2 輸入公差值。

基本單位公差

您可以在基本單位上套用平坦和直的公差。 您可以在公差值之後加入正斜線 (/) 再輸入每單位區域或每單位長度準則來套用基本單位公差。

第一、第二、第三

為第一、第二及第三基準輸入基準名稱及材料狀況符號。

畫格

產生其他的框架。 您可以依需要設定任意數量的框架。 使用框架方塊來在框架間移動。 您一次在對話方塊中只能看到兩個框架。

複式型態框架

合併兩框架的符號。

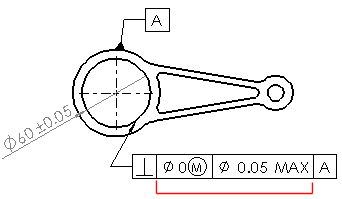

在架構之下

在特徵控制框架下新增文字。

介於兩點間

如果公差值是套用到兩點或兩個圖元間，請輸入點的標示。
