範例 - 磁性結合

在此範例中，您使用磁性結合來連接組合件中地板上的兩個火車軌道。

1. 若要產生產生地板平面，請在圖面中已開啟地板組合件的情況下，按一下插入 > 參考幾何 > 地板平面。

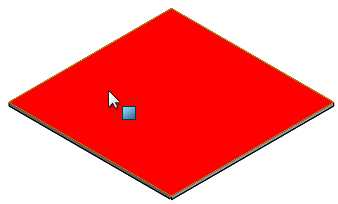

2. 在圖面中按一下地板平面的頂面。


3. 按一下 。
4. 若要加入連接點以連接第一個軌道，請在圖面中已開啟直線火車軌道的情況下，按一下工具 > 資產發佈器。
5. 在圖面中，選擇所示的面作為地板平面。

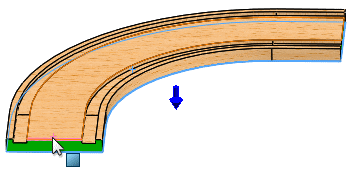

6. 在連接點下，選擇所示的邊線作為連接點。


   當您選擇線性邊線時，亦會選擇中點。

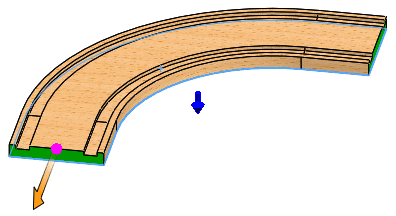

7. 選擇所示的面作為連接方向。


8. 按一下加入連接點。


9. 按一下 。
   FeatureManager(特徵管理員) 即會更新，加入了包含地板平面和連接器 1 的發佈的參考。
10. 若要加入連接點以連接第二個軌道，請在圖面中已開啟曲線火車軌道的情況下，按一下工具 > 資產發佈器。
11. 在圖面中，選擇所示的面作為地板平面。

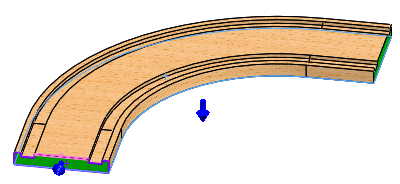

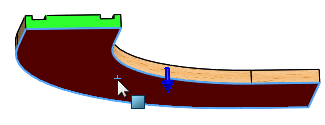

12. 在連接點下，選擇所示的邊線作為連接點。


13. 選擇所示的面作為連接方向。


14. 按一下加入連接點。


15. 按一下 。
    FeatureManager(特徵管理員) 即會更新，加入了包含地板平面和連接器 1 的發佈的參考。
16. 若要將資產插入組合件，請在圖面中已開啟地板組合件的情況下，按一下插入零組件 (「組合件」工具列) 或插入 > 零組件 > 現有的零件/組合件。

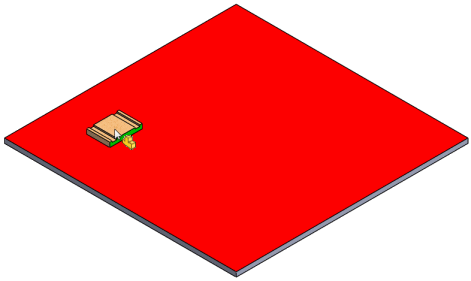

17. 在 PropertyManager 的開啟文件中，選擇直線軌道，並按照所示將附加有軌道的游標拖曳至圖面。


18. 按一下以在地板上放置軌道。
    軌道會與地板結合，因為地板結合已含括在內。

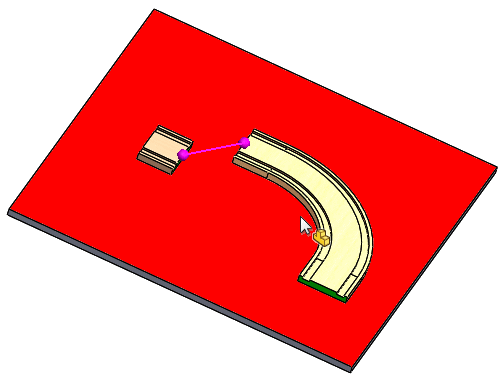

19. 在 PropertyManager 的開啟文件中，選擇曲線軌道，並按照所示將附加有軌道的游標拖曳至圖面，但是不要放開。 當您將曲線軌道朝直線軌道拖曳時，會注意到在將曲線軌道拖曳近一點時，出現磁性結合抓取直線。

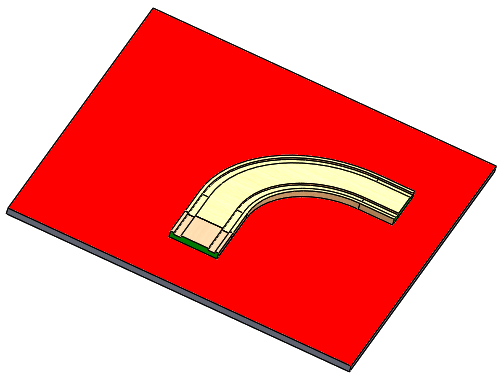

20. 按一下以釋放曲線軌道，使其抓取到直線軌道。
