反射負載慣量的範例

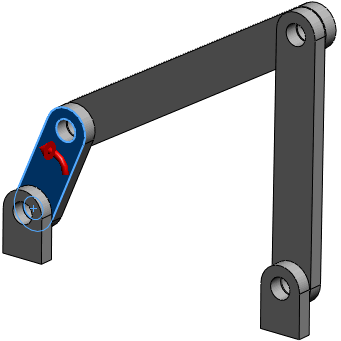

此範例使用一由同軸心結合的連結所組成的機械裝置。一固定速度的旋轉動力如所示套用至左邊的連結上。在此模型終沒有摩擦或重力。

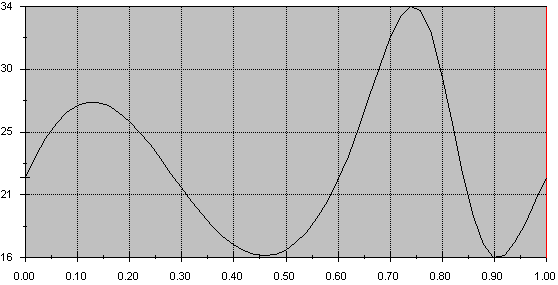

在左連結上的動力扭矩 vs. 時間

反射負載慣量 vs. 時間

當旋轉動力轉動時，結合的連結會變更位置。因此，動力要以固定速度轉動連結所需的扭矩會隨連結的旋轉變化。旋轉動力必須套用一正或負的扭矩來維持連結的固定旋轉速度。相對應的反射負載慣量同時隨連結的位置變化，這是相當典型的。在沒有重力或任何外部力或扭矩的情況下，反射負載慣量是正的。
