群組接觸的零組件

當您的組合件包括在動作的過程中互相接觸的零組件時，您可以產生兩個零組件群組。 然後您可以跨群組分析零組件接觸，並忽略群組內零組件之間的接觸。

1. 從動作分析研究中按一下接觸 。
2. 在 PropertyManager 中的接觸類型之下，按一下實體 。
3. 在選擇之下，按一下使用接觸群組。
   這兩個群組零組件選擇欄位將會出現。
4. 為每個接觸群組選擇零組件：
   • 按一下第一個群組的選擇欄位，並從 FeatureManager(特徵管理員) 或圖面中選擇其零組件。
   • 按一下第二個群組的選擇欄位，並選擇其零組件。

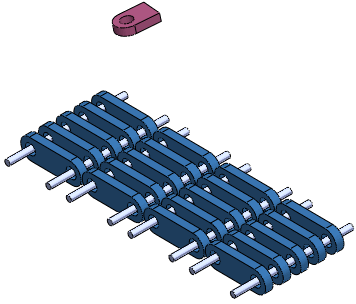

   圖面中所選零組件的色彩與選擇欄位色彩相符。



   兩個群組的接觸組數量顯示在 PropertyManager 中。 接觸組的數量是每個群組中零組件數量的乘積。 出現越多的接觸組，動作計算的時間就越長。

5. 選擇其他接觸選項，按一下 以關閉 PropertyManager，或者按一下保持顯示 ，然後按一下 以定義更多接觸物件。
