文件屬性 - 註解

您可以為註解指定文件層級的草稿設定。適用於所有文件類型。

開啟這個頁面:

在工程圖開啟後,按一下選項 (「標準」工具列),選擇文件屬性標籤,再選擇註記 > 註解

整體草稿標準

整體草稿標準 繼承自所選的草稿標準頁面設定。

基本註解標準

基本註解標準
選擇一種標準:
  • ANSI
  • ISO
  • DIN
  • JIS
  • BSI
  • GOST
  • GB

導線樣式

導線樣式 選擇: 一個樣式。
導線粗細 選擇: 一種粗細或是選擇自訂大小然後輸入粗細。

文字

字型

按一下以修改字型。

對齊文字 選擇:
  • 中心
  • 左邊
  • 右邊

導線連接於註解

導線連接於註解 選擇預設的錨點位置:
  • 最近端(O)

導線顯示

導線顯示 選擇︰
  • 直線(R)
  • 彎折線。 在與文字對正的導線中插入一水平彎折。 選擇下列之一:
    • 使用文件的導線長度註記頁面的設定中導出導線長度。
    • 導線長度。 讓您輸入導線未彎折部分的長度。
  • 底線
導線調整抓取(可用於 DIN 和 JIS 標準) 允許在零件號球中的導線抓取至零件號球的另一端。

邊框

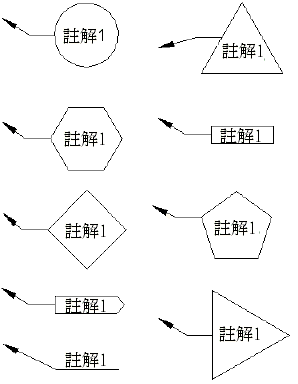

樣式 選擇將會顯示無邊框的註解文字,或選擇一個邊框樣式。
大小(Z) 從清單中選擇一個大小(特定的字元數),緊靠密合 (自動調整配合文字),或自訂大小 (您可以設定零件號球的大小)。
如果您選擇緊靠密合,可增加內距來指定邊框與文字之間的偏移。
tight-fit.gif tight-fit-padded.gif
緊靠密合 緊靠密合,內距為 0.25 英吋

格式設定

段落間距 設定相鄰段落之間的間距。

當選取了所有文字時,段落之間為 .25 英吋

有邊界時不要顯示句號 當註解具有邊框時,抑制段落編號之後的句號。

圖層

圖層
選擇一個圖層。
您必須先為工程圖產生圖層,然後才能選擇這些圖層並將其用於文件屬性。
您必須在工程視圖文件中為圖層選擇根據標準 (「圖層」工具列),才能套用這些圖層設定。
