平行/同心對齊尺寸

在工程圖中，您可以使用一致的間距對齊所選的線性、徑向或角度尺寸。平行/同心對齊是用來"堆疊"及"間隔"尺寸的。所選尺寸必須為相同類型。

對齊和群集平行尺寸

對齊和群集平行尺寸︰

  1. 在工程圖中，按住 Ctrl 並選擇兩個或多個想對齊的尺寸。您也可以按住滑鼠左鍵並拖曳出圍繞尺寸的方塊來選擇尺寸組。
  2. 按一下對正工具列上的平行/同心對齊 Tool_Align_Parallel_Concentric_Align.gif，或按一下工具 > 尺寸 > 平行/同心對齊。
    尺寸重新安排，箭頭之間具有一致的距離。同時它們被組成群組，並在移動時保持平行間距。
    Align_Parallel_ex.gif Align_Concentric_ex.gif
    平行對齊 同心對齊

指定尺寸之間的距離

指定尺寸之間的距離：

  1. 在工具 > 選項 > 文件屬性 > 尺寸。
  2. 在偏移距離之下，指定從最後一個尺寸偏移 (1) 的值 (如所示尺寸之間的距離)。
    1 從最後一個尺寸偏移
    2 距離模型
  3. 按一下確定。

強調顯示互相對齊的尺寸

強調顯示互相對齊的尺寸：

在使用平行/同心對齊 Tool_Align_Parallel_Concentric_Align.gif 所產生的尺寸上按右鍵，然後按一下顯示對正。

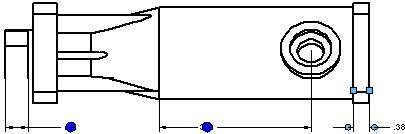

對齊的尺寸會以藍色的點來標示。

從一組對齊的尺寸中移除一個尺寸

從一組對齊的尺寸中移除一個尺寸：

在使用平行/同心對齊 Tool_Align_Parallel_Concentric_Align.gif 所產生的尺寸上按右鍵，然後按一下解除對正關係。
