偏差分析

偏差分析工具是一個用於計算面間角度的診斷工具。您可以選擇單一邊線或一組連續的邊線。邊線可以是曲面上面之間的邊線，或實體上的任何邊線。

分析是以您沿邊線所選的樣本點數量為依據。 您可以在下列情況下，檢查失敗或可能會失敗的操作：
模具 使用鑄模工具及模具的分模線來調查問題，並與拔模分析工具一起使用。

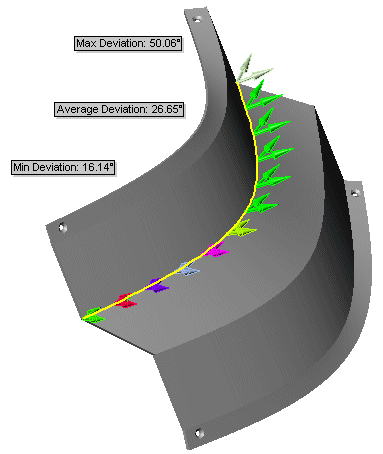

沿模具零件邊線的偏差分析
圓角 找出圓角操作失敗的相切面上的潛在問題。
邊線有圓角的掃出
相切的要求 檢查沿疊層拉伸、掃出或曲面填補的邊線，確認相切的要求是否得到滿足。
最大偏差 針對有最大偏差的沿掃出、疊層拉伸或曲面填補的邊線，找出問題區域。
沿使用 3D 草圖疊層拉伸邊線的偏差分析
使用偏差分析工具後，您可以透過在模型內控制適當的圖元來修正結果。例如，在檢查沿曲面填補的邊線時，偏差分析的結果會根據下列狀況而有所不同：
曲率控制 選擇接觸或相切。一般的狀況下，相切會在相鄰的面上產生較低的偏差。
最佳化曲面 使用標準的填補，或使用 2、3 及 4 邊的邊線，套用最佳化曲面選項來使用更有效的簡化填補。
