在工程圖中的圖塊與在零件及組合件中的圖塊不同，因為圖塊在工程圖中：
- 根據預設會顯示尺寸。
- 會顯示在 FeatureManager (特徵管理員) 中的圖塊
資料夾中，一行一個圖塊 (而非一個副本一行)。
您可以選擇是否要儲存圖塊。您可以在工程圖文件中產生、編輯、複製、並移動圖塊而不將圖塊儲存至檔案中。
如果您從有多個導線尺寸的草圖中產生一個圖塊，則除了原始尺寸之外，所有的導線都會被移除。
插入點

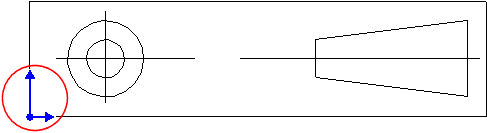

圖塊有一個插入點。當您插入或貼上圖塊時，會找到圖塊副本的位置，所以其插入點是在您選擇或貼上的點處。圖塊副本會相對於其插入點來進行縮放及旋轉。
您可以在圖塊 PropertyManager 中變更圖塊插入點的位置。
導線
圖塊導線有一導線點 (定住於圖塊的端點)。您可以加入導線到圖塊中，且您可以在圖塊內拖曳導線到任意處。您也可以在圖塊 PropertyManager 中變更導線點的位置。此外，您可以變更在圖塊導線上箭頭的樣式及大小。
圖塊中註解的導線不會調整而附著至任何模型或草圖圖元。
圖層
您可以在產生圖塊之前移動草圖圖元及註記到圖層中。您也可以在圖塊編輯器中移動草圖圖元及註記到圖層中。
當圖塊是在圖層上時，無論圖塊中任何圖元的圖層屬性是否在不同的圖層上，都會將圖層的顯示屬性套用至整個圖塊中。如果草圖幾何是標示為幾何建構線，則其線條類型不會被取代，因為幾何建構線不是一個樣式屬性，而是草圖屬性。
抓取
您可以用圖塊內的草圖點 (例如直線端點或矩形的頂點) 來拖曳圖塊。點是透過下列方式推斷和抓取至其他點：圖塊對圖塊、圖塊對草圖、草圖對圖塊，以及草圖對草圖。
