區域深度剖視圖在工程視圖中切除組合件的一部份以顯露模型內部。在所有零組件的剖切面上會自動產生區域剖面線。
區域深度剖視圖是現有工程視圖的一部份，而不是另一個別的視圖。封閉的輪廓，通常是不規則曲線，定義了區域深度剖視圖。材料以指定的深度被移除來顯示內部的細節。在工程視圖中設定數字或選擇幾何來指定深度。
您不能在細部放大圖、剖面視圖或位置替換視圖上產生區域深度剖視圖。如果您在爆炸視圖上產生區域深度剖視圖，則無法解除視圖的爆炸。

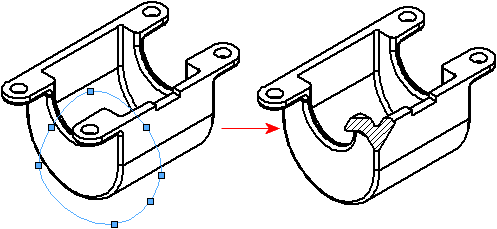

| 此範例顯示 (1) 壁的厚度與軸 (2) 軸如何熔接至蓋子上：
|
|
| 圖形（等角視、二等角視、及不等角視）視圖的區域深度剖視圖。 深度是垂直於圖頁的： |
|
