標註是當您使用某些工具時，出現在圖表區中的文字方塊。 控制點允許您動態地按一下、移動和設定某些參數而無需離開圖面。
標註
標註能幫助您輕易地區分不同的圖元。 例如，所示的標註顯示掃出輪廓和掃出路徑。 您可以拖曳這些標註來重新定位，但無法使用它們來更改其所代表圖元的任何屬性。
某些標註，例如導角的標註，會顯示您可以編輯以控制圖元大小的數值。
在此範例中，您可以在圖面中編輯標註。
當圖面中存在五個以上的可見標註時，每一個標註均會顯示圖釘控制項，讓您固定標註的位置。
| 停用圖釘 |
|
當您縮放、旋轉或移動模型時，標註會隨之重新定位。 |
| 啟用圖釘 |
|
當您縮放、旋轉或移動模型時，標註會保持在圖面中的相同位置。 其他的標註則會與模型一起移動。 |

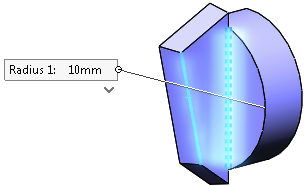

當某個特徵的標註 (如不對稱圓角) 包含多個值時，標註下方的控制項可讓您展開標註來查看所有的值，或收合標註來查看主要的值：
|
|
| 收合標註 |
展開標註 |
控制點
控制點的色彩是在中的系統色彩方塊中設定。 使用中的控制點會使用強調顯示的色彩。 未使用的控制點會使用停用的圖元的色彩。
控制點會橫跨過伸長的長度。 拖曳控制點至所需的伸長深度，控制點會橫跨過該長度。
您也可以拖曳游標（而不是控制點）來至所需的伸長深度。 按一下控制點，然後在任一方向拖曳游標。 在下列的範例中，粉紅色的控制點表示使用中，而灰色控制點表示未使用。
一個控制點有一個箭頭，另一個控制點有兩個箭頭，來幫助您檢視控制點套用的方向。
