預先定義視圖

插入預定定義視圖至工程圖中：

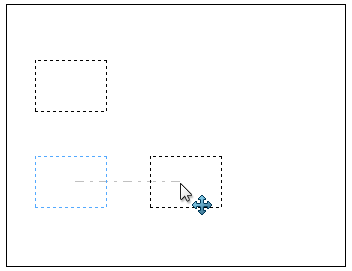

您可以加入投影視圖到預先定義的視圖中。 例如，如果您插入一個前視圖，您可以投影上視及右視圖來產生預先定義的標準 3 視圖。 投影視圖自動定位，並與原始視圖對正。 投影視圖以預先定義視圖來動作。

您可以複製及貼上預先定義的視圖。

• 拖曳。從開啟零件或組合件文件的 FeatureManager (特徵管理員) 中拖曳模型到工程圖文件內。已填入所有可用的預先定義視圖。
• 插入模型。 用右鍵按一下預先定義視圖然後選擇插入模型。 執行下列動作之一：
  • 在插入模型 PropertyManager 中，從開啟文件清單中選擇一個模型，或按一下瀏覽來瀏覽至模型檔案。
  • 選擇包含一個模型的視圖。
  • 在另一個視窗中，從圖面或 FeatureManager (特徵管理員) 中選擇模型。

    當您按一下 時，就會移入視圖及其相關的視圖 (例如投影視圖)。

• 選擇或瀏覽。 選擇一個預先定義的視圖。 在 PropertyManager 中的插入模型之下，從在目前作業過程中開啟的零件/組合件模型清單中選擇一個名稱，或按一下瀏覽並瀏覽至模型檔案。 當您按一下 時，就會移入視圖及其相關的視圖 (例如投影視圖)。
