工程圖中的比例

在工程圖中的比例套用至圖頁或視圖中。使用中工程圖頁的比例出現在視窗底部的狀態列中，且使用中視圖的比例會出現在視圖 PropertyManager 中。當列印工程圖時，您也可以調整工程圖的比例。

設定比例

設定比例：

  • 若要設定現有工程圖頁的比例，請進行下列操作之一：

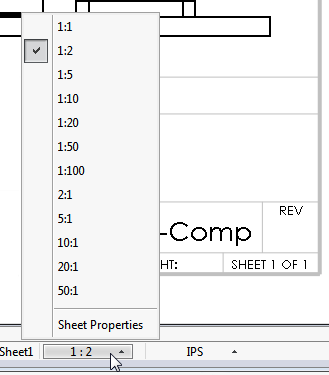

    • 在狀態列中按一下圖頁比例，然後按一下比例。

    • 用右鍵按一下圖頁並選擇屬性，然後編輯比例的值。
  • 設定工程視圖的比例，請進行下列操作之一：
    • 對現有的工程視圖，選擇一或多個視圖，然後在 PropertyManager 中設定比例。
    • 對視圖插入 (例如、模型視角、投影、預先定義等) 時，PropertyManager 會出現的新工程視圖，在 PropertyManager 中設定比例。
在使用自訂比例中的預先設定的選項會根據尺寸標註標準而有所不同。

自動調整比例

工程圖選項中的自動縮放新工程視圖會以下述方式控制新視圖的縮放：
  • 當選取時，SOLIDWORKS 軟體會自動調整視圖的比例，使其在工程圖頁上有最適當的大小，且工程圖頁的比例變為與視圖的比例相同。
  • 當清除時，視圖以工程圖頁的比例插入。
當您插入投影視圖、輔助視圖及剖面視圖時，比例被設定為使用父比例。如果您變更父視圖的比例，則使用該父視圖比例的所有子視圖比例都會更新。

PropertyManagers 中的比例

使用父比例 套用與父視圖使用的相同比例。如果您變更父視圖的比例，則使用該父視圖比例的所有子視圖比例都會更新。
使用圖頁比例 套用與工程圖頁使用的相同比例。
使用自訂比例 套用您定義的比例。如果您選擇使用者定義，用下列的格式在方塊中輸入比例：x:x 或 x/x。選擇使用模型文字比例來維持用於零件中用在註記視角中的幾何。
在使用自訂比例中的預先設定的選項會根據尺寸標註標準而有所不同。
