以掃出填料/基材特徵為基礎設定 PropertyManager 選項。
若要開啟此 PropertyManager：
- 開啟具有封閉輪廓草圖和草圖路徑的零件，或在您能指定為路徑的模型上具有草圖線、邊線，或曲線的零件。
- 按一下掃出填料/基材
(「特徵」工具列)。
草圖輪廓
沿著 2D 或 3D 草圖路徑移動 2D 輪廓來產生掃出。
|
輪廓
|
設定用來產生掃出的輪廓 (剖面)。 在圖面或 FeatureManager(特徵管理員) 中選擇一個輪廓。 您可以從模型直接選擇面、邊線和曲線作為掃出輪廓。 若是基材或填料掃出特徵，輪廓必需是封閉的。 |
|
路徑
|
設定輪廓掃出所沿的路徑。 在圖面或 FeatureManager(特徵管理員) 中選擇路徑。 路徑可以是開放或封閉的，也可以是一張草圖中所含的一組草圖曲線、一條曲線或一組模型邊線。 路徑的起點必須位於輪廓的平面上。 |
當路徑延伸貫穿輪廓時，您可以使用下列控制項。

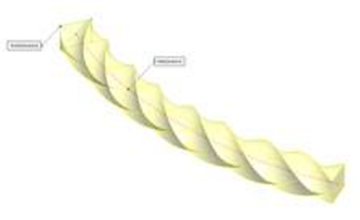

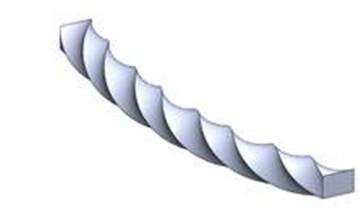

您可以針對掃出的兩個方向獨立控制路徑的扭轉值，並將扭轉值套用在整個長度中。
圓形輪廓
沿著模型中的草圖線、邊線或曲線直接產生實體螺杆或空心軟管。
|
|
輪廓
|
設定用來產生掃出的輪廓 (剖面)。 在圖面或 FeatureManager(特徵管理員) 中選擇一個輪廓。 若是基材或填料掃出特徵，輪廓必需是封閉的。 |
| |
直徑
|
指定輪廓的直徑。 |
| |
|
不論是剖面、路徑或所形成的實體，都不能有自相交錯的情況。
|
選項
| |
輪廓方位
|
控制當輪廓 沿著路徑 掃出時的方位。 |
| |
|
|

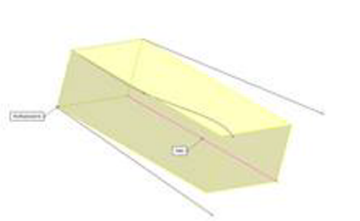

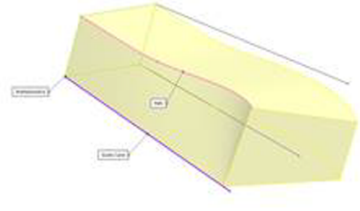

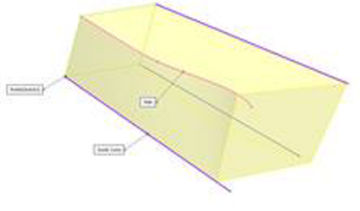

依循路徑
|
剖面相對於路徑的角度永遠保持相同。
 |
 |

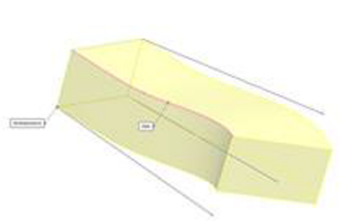

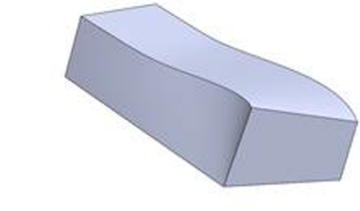

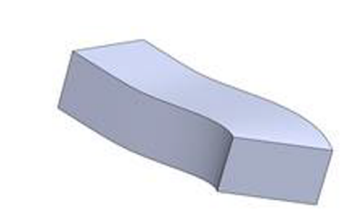

| 依循路徑的範例 |

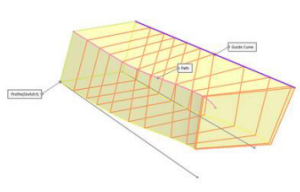

當您選擇依循路徑時，若沿著路徑上的微小及不平的曲率波動使輪廓不能對正，選項可穩定輪廓。
|
|

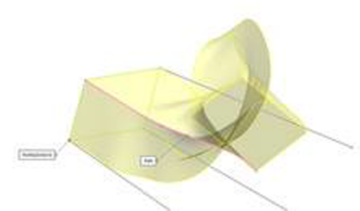

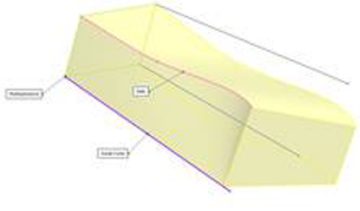

固定剖面法向量
|
不管路徑的相切向量為何，剖面永遠與開始剖面保持平行。
 |
 |

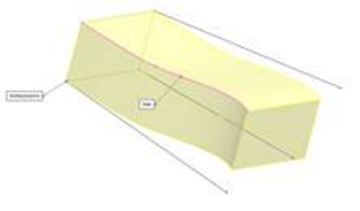

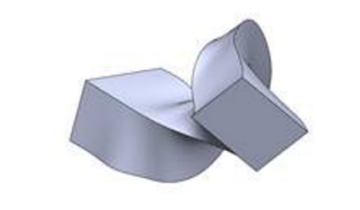

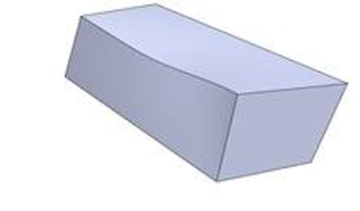

| 固定剖面法向量的範例 |
如果有多個輪廓，剖面永遠與開始剖面保持平行。
|
|
| |

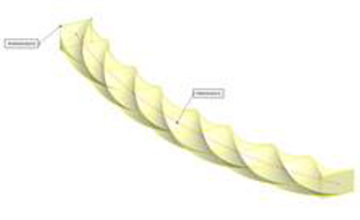

輪廓扭轉
|
沿著路徑套用扭轉。 選擇下列其中一項︰
|
| |
合併相切面
|
如果掃出剖面具有相切線段，會使相對應的掃出曲面相切。 維持相切的面可以是基準面、圓柱面或圓錐面。 其他相鄰的面會被合併，並且會約略計算輪廓。 草圖弧線可能轉換為不規則曲線。 使用導引曲線時沒有任何效果。 |
| |
顯示預覽
|
顯示掃出的塗彩預覽。 清除來只顯示輪廓及路徑。 |
起始與終止相切
|
起始相切類型
|
|
無
|
不套用相切。
|
|
路徑相切
|
產生在起始處與路徑垂直的掃出。
|
|
|
終止相切類型
|
|
無
|
不套用相切。
|
|
路徑相切
|
產生在終止處與路徑垂直的掃出。
|
|
曲率顯示
|
網格預覽
|
在所選面上套用預覽網格，以改善曲面視覺效果。 |
|
網格密度
|
當您選擇網格預覽時可用。 調整網格的行數。
|
|
斑馬紋
|
顯示斑馬紋，使您更容易看到曲面皺褶或瑕疵。 |
|
曲率梳形
|
啟動曲率梳形的顯示。 至少選擇以下選項之一︰
|
方向一
|
切換沿著方向一的曲率梳形顯示。
|
|
方向二
|
切換沿著方向二的曲率梳形顯示。
|
對於任一方向，選擇編輯色彩來修改梳形色彩。
|
