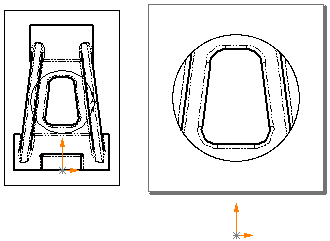

將一個工程視圖對正於另一工程視圖

將一個工程視圖對正於另一工程視圖：

  1. 執行下列操作之一：
    • 選擇工程視圖，然後按一下工具 > 對正工程視圖 > 水平對正或垂直對正。
    • 用右鍵按一下工程視圖，選擇對正，然後選擇下列選項之一：
      水平對正原點 （與水平對正其他視圖相同） align_horiz_by_origin.gif
      垂直對正原點 （與垂直對正其他視圖相同） align_vert_by_origin.gif

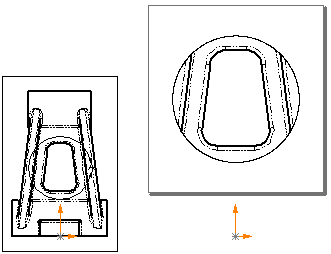

      水平對正中心 align_horiz_by_center.gif

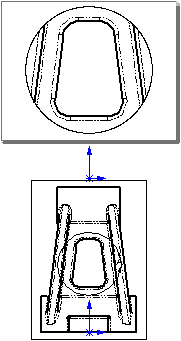

      垂直對正中心 align_vert_by_center.gif

      游標的形狀變為 Pointer_Align.gif。

  2. 選擇您要對正的視圖。
    模型原點或視圖的工程視圖中心沿所選方向對正。如果您移動參考視圖，對正關係將保持不變。
