產生模型斷裂視圖

您可以產生零件或組合件的模型斷裂視圖。

1. 執行下列動作之一：
   • 按一下插入 > 模型斷裂視圖。
   • 按一下模型斷裂視圖 (SOLIDWORKS MBD 工具列上)。
   • 在 ConfigurationManager 中，於模型組態上按右鍵，然後按一下新模型斷裂視圖 。
   圖面中會出現斷開模型的兩個基準面。 基準面上的控制點可讓您操控從模型中切割的區域大小。
2. 在 PropertyManager 中的對正之下：
   1. 選擇斷裂的基準面及旋轉角度。
      您也可以選擇基準面、平坦面、圓柱面、線性邊線或軸來決定平面方位。 如果您選擇的是圓柱面、線性邊線或軸，斷開平面預設會與該圓柱面、線性邊線或軸垂直。
      若要檢視您選擇的效果，請選擇預覽。
   2. 或者，您也可以指定X 角度 或 Y 角度 來旋轉斷開平面。
3. 在圖面中，請使用控制點來移動紅色及綠色基準面，以調整斷開所移除的材質數量。
   您也可以在 PropertyManager 中指定斷開大小 。
4. 在 PropertyManager 的模型斷裂步階下，按一下套用 來產生第一個斷裂步階。
   在您放置折斷線的地方會出現斷裂。

   在您產生一個斷裂步階之後，您可以按一下該步階來進行修改。
5. 若要新增第二個斷裂步階，在模型斷裂步階下，按一下新增步階。
6. 重複步驟 2 到步驟 4 來指定第二個斷裂步階的詳細資料。
7. 若要在 PropertyManager 指定斷裂排列的樣式：
   1. 按一下樣式標籤。
   2. 在樣式中選擇一個樣式，例如鋸齒狀斷裂 。
   3. 如果您選擇直線斷裂之外的樣式，方法請選擇下列之一：

      	連續斷裂	斷裂樣式橫跨整個模型。
      	單獨斷裂	斷裂樣式橫跨各個本體。

      若選擇直線切斷，則斷裂方法恆為連續斷裂。

   4. 您也可以在屬性修改折斷線間距的大小。
   5. 如果您選擇直線切斷之外的樣式，您可以修改切割複製排列的強度 和旋轉角度 。
   您在樣式標籤作出的選擇會套用至所有斷裂步階。
8. 按一下 。

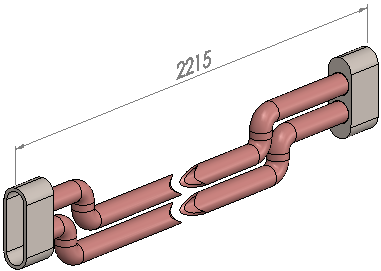

   如果顯示尺寸，尺寸在套用斷裂時會保持不變。





   新導出模型組態的模型斷裂視圖 n 具有您產生之數量的斷裂步階，而且會加至 ConfigurationManager。
