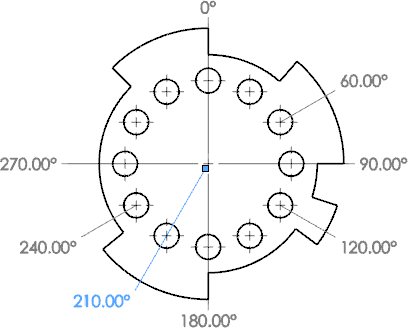

顯示角度執行尺寸

您可以變更現有角運行尺寸的顯示樣式。

變更角運行尺寸的顯示：

在圖面中，用右鍵按一下 模型上的角度執行尺寸。 在 導線 標籤上的 尺寸 PropertyManager 中，從下列選項選擇：
選項 敘述
顯示為連續尺寸 將角運行尺寸顯示為連續尺寸。
雙向延伸 使所有的角度尺寸從基準點朝最接近方向運行。 從基準點算起，沒有尺寸會大於 180°。


尺寸界線從組中央延伸 將尺寸界線延伸至尺寸組的中央。


自訂文字位置 變更所選尺寸的文字位置。 例如，按一下 pm_inline_text.png 將文字放置在線上。
