在開啟的零件中，按一下展平 (曲面工具列) 或插入 > 曲面 > 展平。
展平 PropertyManager 隨即顯示。
在圖面中或從 FeatureManager(特徵管理員) 設計樹狀結構中選擇面。
然後選擇頂點。

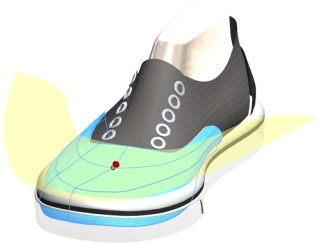

展平曲面的預覽隨即顯示。
在 PropertyManager 中，按一下離隙切割。

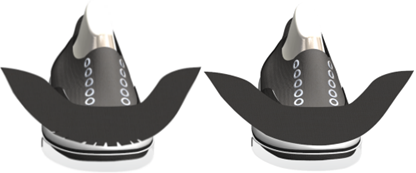

您可以選擇曲線或草圖做為切割部位，以在展平曲面中消除應力。在此範例中，草圖圖元會垂直於邊線。

您也可以選擇是否包括離隙切割。
您可以將其他草圖圖元、曲線或直線調換至展平的表面。不過，您無法在展平表面特徵中修改草圖。若要在其他草圖中使用圖元，請使用參考圖元工具。
若要加入變形繪圖，用右鍵按一下圖面中的展平曲面並選擇變形繪圖。

在 SOLIDWORKS Knowledge Base 中搜尋「範例 - 展平曲面」。
