設定元素規格

設定元素規格：

  1. 在近端快顯中，選擇頂端元素以啟動該元素。 您要保留柱孔作為鑽孔類型，但是要修改部分設定。
  2. 在元素規格資料下：
    1. 在類型中，選擇承窩頭蓋螺釘。
    2. 在大小中，選擇 1/4。
      近端元素的暫時預覽便會更新。

  3. 在快顯中，針對第二個近端元素按一下 ，然後再按一下直 。
    您要修改此元素的規格。
  4. 在元素規格資料下：
    1. 在類型中，選擇螺釘餘隙。
    2. 在大小中，選擇 1/4。
    3. 針對自訂大小，將終止條件設定為給定深度，並且將深度 設定為 1。

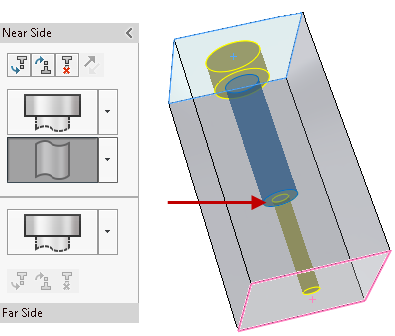

      預覽即會更新，以顯示直元素修改後的大小及深度。

      您可以在快顯中拖曳元素，以重新定位。 若拖曳操作導致元素失敗，則該元素會強調顯示。 將游標停在該元素上方以顯示錯誤訊息。

      遠端元素設定為柱孔。 您要將其修改為管用螺紋元素。

  5. 在遠端快顯中，針對遠端元素按一下 ，然後再按一下螺紋 。
  6. 在元素規格資料下：
    1. 在類型中，選擇螺紋孔。
    2. 在大小中，選擇 1/4-20。
      直到下一個元素終止條件隨即會導致遠端元素更新至中間的近端元素。

      您可以將進階鑽孔特徵儲存為最愛，以便重複使用。 在 PropertyManager 中，於類型標籤的最愛下，您可以加入、更新、刪除、儲存或載入最愛的進階鑽孔。

      接著，您可以產生並定位副本。
