使用 DimXpert 位置尺寸工具

使用 DimXpert 位置尺寸工具：

  1. 按一下位置尺寸 (DimXpert 工具列)，或工具 > DimXpert > 位置尺寸。
  2. 選擇原點特徵的面。
    只有在設定兩個平面之間的尺寸時才支援邊線選擇。

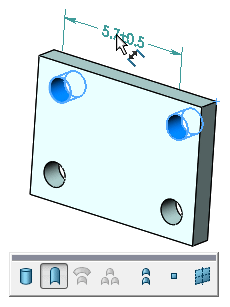

    特徵選擇器會出現在具有所選鑽孔的圖面中。 必要的話，請在特徵選擇器中選擇不同的特徵類型。

  3. 按一下公差特徵的面。
    特徵選擇器會繼續顯示公差特徵所選的預設特徵類型。 必要的話，請在特徵選擇器中選擇不同的特徵類型。 位置尺寸已備妥並可供放置。

  4. 按一下以放置尺寸。
    DimXpertPropertyManager 出現。 所選鑽孔特徵會列於公差特徵下，作為參考特徵 和原點特徵 。
    • 必要的話，請按一下交換特徵 來切換特徵。
    • 一般而言，您可以將尺寸連接到特徵的任何邊線。請選擇尺寸，並使用其拖曳控制點來重新定位尺寸。
  5. 設定其餘的 PropertyManager 選項，然後按一下 PM_OK.gif。
    DimXpertManager 隨即更新，將特徵和尺寸類型納入。
