進階異型孔

產生進階鑽孔元素

1. 產生簡單的伸長圖塊零件。
   若要以更好的視覺效果查看預覽，請按 Ctrl +選擇所有面，然後按一下外觀。 在工作窗格的玻璃下，連按兩下透明玻璃以套用此外觀。
2. 按一下進階鑽孔 (「特徵」工具列)，或按一下插入 > 特徵 > 進階鑽孔。

   PropertyManager 隨即會開啟並顯示近端快顯。

3. 在 PropertyManager 中，於類型標籤的近端和遠端面下，選擇一個面。

   隨即出現鑽孔的暫時預覽。 這是根據您在面上的初始選擇而決定的暫時位置。 您可以稍後設定位置。

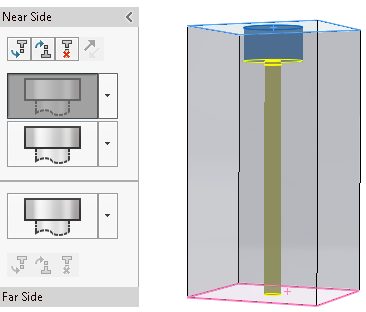

4. 在近端快顯中，按一下在使用中元素底下插入元素，以將近端元素加入進階鑽孔。
5. 在 PropertyManager 中，於近端和遠端面下選擇遠端面，然後選擇模型上的相反面。
   近端面快顯現在會顯示兩個近端面元素。 遠端快顯為作用中且包含一個元素。 有一個長條列會分隔快顯。

   快顯中的預設元素類型為柱孔 。





   接下來，設定元素規格。

設定元素規格

1. 在近端快顯中，選擇頂端元素以啟動該元素。 您要保留柱孔作為鑽孔類型，但是要修改部分設定。
2. 在元素規格資料下：
   1. 在類型中，選擇承窩頭蓋螺釘。
   2. 在大小中，選擇 1/4。

   近端元素的暫時預覽便會更新。

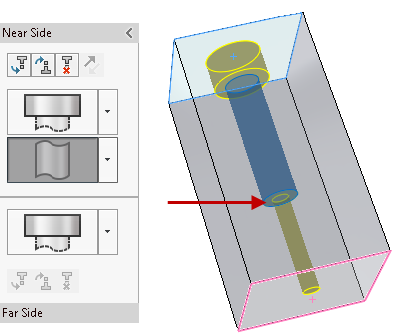

3. 在快顯中，針對第二個近端元素按一下 ，然後再按一下直線。

   您要修改此元素的規格。

4. 在元素規格資料下：
   1. 在類型中，選擇螺釘餘隙。
   2. 在大小中，選擇 1/4。
   3. 若要自訂大小，請將終止條件設定為給定深度，並且將深度設定為 1。

   預覽即會更新，以顯示直線元素修改後的大小及深度。



   您可以在快顯中拖曳元素，以重新定位。 若拖曳操作導致元素失敗，則該元素會強調顯示。 將游標停在該元素上方以顯示錯誤訊息。



   遠端元素設定為柱孔。 您要將其修改為直管用螺紋元素。

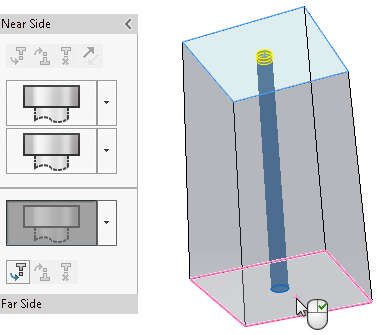

5. 在遠端快顯中，針對遠端元素按一下 ，然後再按一下螺紋。
6. 在元素規格資料下：
   1. 在類型中，選擇螺紋孔。
   2. 在大小中，選擇 1/4-20。

   直到下一個元素終止條件隨即會導致遠端元素更新為中間的近端元素。



接著，您可以產生並定位副本。

產生與定位進階鑽孔副本

1. 在 PropertyManager 中，選擇位置標籤。

   您可以選擇多個點或使用草圖來產生多個鑽孔。

   若您忘記選擇位置標籤且按下 ，軟體會提示您選擇面上的點以尋找鑽孔。 按一下提示中的確定，以開啟位置標籤和「草圖」工具列。

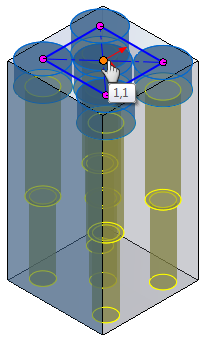

2. 按一下中心矩形 (「草圖」工具列)，然後使用面上的草圖原點 作為中心來繪製矩形。
3. 按一下 來關閉中心矩形 並返回鑽孔位置 PropertyManager。

   軟體隨即會建立鑽孔的五個副本，包括所選原點上的草圖點。 您要移除中心副本。

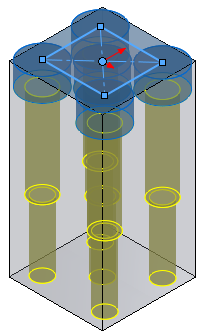

4. 在要跳過的副本下，選擇中心副本球體，僅從預覽中移除此副本。
   您可以在草圖選項下選擇在幾何建構線上產生副本，以使用幾何建構線來產生副本。
