產生三彎折角落離隙

您可以在三個彎折相會的共同點上產生角落離隙。 角落離隙會套用於彎折線的共同相交點。

1. 開啟磁碟機代號:\Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2017\whatsnew\sheet metal\bracket.sldprt。

2. 按一下角落離隙 (「鈑金」工具列) 或 插入 > 鈑金 > 角落離隙。
3. 在 PropertyManager 中：
   1. 在角落類型下，選擇 3 彎折角落。
      若要產生三彎折角落，模型必須有三個彎折，而且彎折線相會於同一點。
   2. 在角落下，按一下集合所有角落。

   3. 在離隙選項下，按一下環狀 並將 直徑 設為 4。
      三彎折角落離隙可有矩形、圓形、撕裂或全周圓角離隙。
   4. 按一下 。

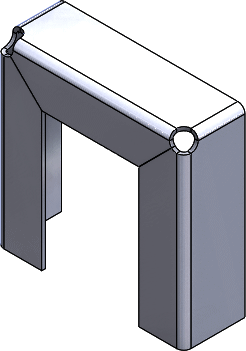

   離隙會加入角落。
