「包覆」可在任何面上產生幾何

包覆特徵可讓您在任何類型的面上產生幾何。 您不僅可在任何類型的面上包覆草圖，還可以在多個面上包覆草圖。 先前，包覆特徵只能處理圓柱與圓錐形狀的面，而且ㄧ次只能處理單ㄧ個面。

有兩種方法可產生包覆，您可以選擇其中一種。 分析方法保留舊有運作方式，在此方式中，您能以草圖完全包覆圓柱或圓錐周圍。 不規則曲面方法可在任何類型的面上包覆草圖。 此方法的限制是無法在模型周圍包覆。

分析方法		不規則曲面方法

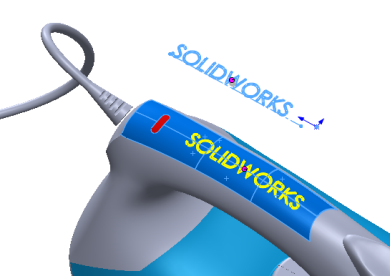

PropertyManager 及預覽也已重新設計。 PropertyManager 中的選項會以更有邏輯的順序排列，並附有大型圖示，以協助您區分各種可用的包覆類型。 預覽會顯示點狀導引線，以顯示目標面上的包覆起點。

若要在任何的面上產生包覆幾何：

1. 開啟磁碟機代號:\Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2017\whatsnew\parts\iron.sldprt。



2. 按一下包覆 (「特徵」工具列) 或 插入 > 特徵 > 包覆。

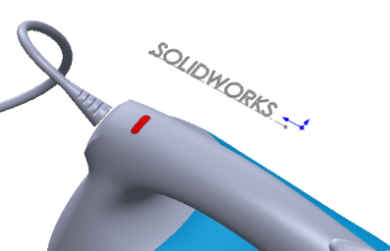

3. 在圖面中選擇 SOLIDWORKS 草圖。
4. 在 PropertyManager 中：
   1. 針對包覆類型按一下浮凸 。
   2. 針對包覆方法按一下不規則曲面 。
5. 選擇面及鐵的頂端控制點。 總共有六個點。

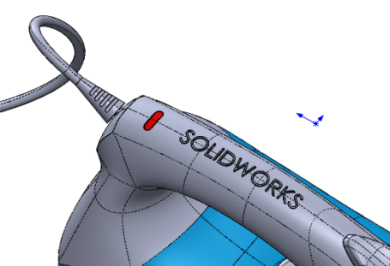

6. 在 PropertyManager 的包覆參數中，將厚度 設定為 2mm，然後按一下 。
