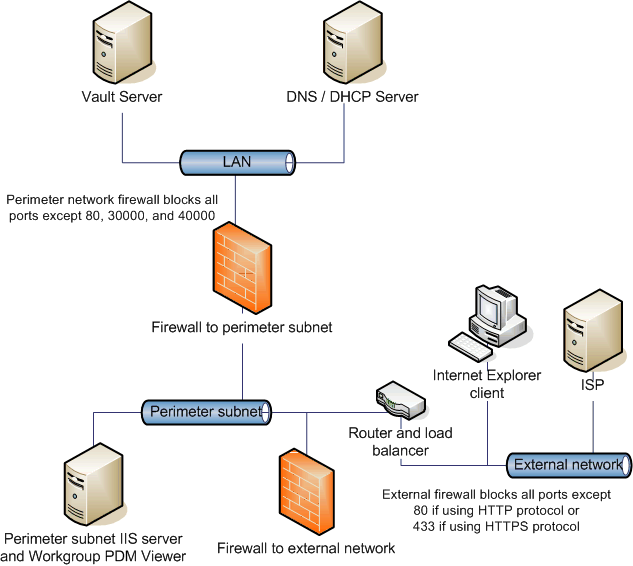

Konfigurace sítě představuje nastavení serveru hraniční sítě na dílčí hraniční síti a její komunikaci s interními a externími sítěmi.
Server hraniční sítě komunikuje s LAN prostřednictvím interní brány firewall. S externími sítěmi komunikuje prostřednictvím externí brány firewall, směrovače a clusteru rozložení zátěže.
Klient prohlížeče Internet Explorer se s Prohlížečem Workgroup PDM/IIS serverem spojuje přes port 80 (nebo 443, pokud používá SSL). Prohlížeč Workgroup PDM se poté spojuje se serverem úschovny prostřednictvím portů 30000 nebo 40000. Server úschovny odešle požadované informace zpět do Prohlížeče Workgroup PDM, který je následně předává zpět klientovi prohlížeče Internet Explorer.
Hraniční síť webového serveru má dvě IP adresy:
- Interní IP adresu na LAN
- Veřejnou IP adresu poskytovanou poskytovatelem ISP
Webový server na hraniční síti je umístěný za clusterem rozložení zátěže. I když je možné získat přístup k webovému serveru přímo pro administrativní úkoly, všechen provoz webových služeb na hraniční síti je zpracováván přes rozložení zátěže.
Rozložení zátěže přeloží IP adresu hardwaru serveru na virtuální IP (VIP) na části sítě, která je přístupná veřejnosti. Když přejdete na VIP nebo na URL webového serveru během připojení k síti, webová stránka se zobrazí.
Externí brána firewall přeloží VIP rozložení zátěže na veřejnou route-able adresu.
