Tento PropertyManager řídí zobrazení řezů v dokumentech dílů a sestav.
Postup otevření správce PropertyManager Řez:
Klikněte na ikonu Řez
(panel nástrojů Zobrazení) nebo na nabídku Zobrazení
> Zobrazit
> Řez.
Řez ve výkresu
Automaticky se zobrazí další dostupné písmeno pohledu řezu. Toto písmeno můžete libovolně změnit.
Metoda řezu
|
Rovinný
|
Po výběru možnosti Rovinný nadefinujete pohled řezu výběrem jedné, dvou nebo tří rovin nebo rovinných ploch. |
|
Podle zón
|
Po výběru možnosti Podle zón nadefinujete pohled řezu výběrem jedné nebo více zón. Zóny jsou definovány průsečíkem vybrané roviny nebo plochy a vymezovacího rámečku modelu. |

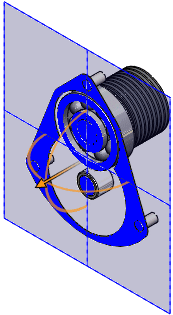

| Metoda rovinného řezu s 1 vybranou rovinou řezu |
|

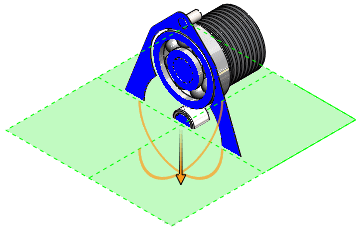

| Metoda rovinného řezu se 2 vybranými rovinami řezu |
|

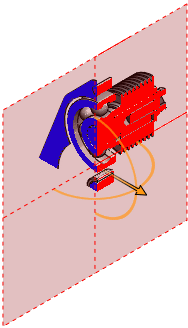

| Metoda rovinného řezu se 3 vybranými rovinami řezu |
|
| Metoda řezu podle zón |
|
Možnost řezu
|
Metoda odsazení
|
Určuje rovinu, od které se počítají hodnoty odsazení. Odsazení může být kolmé na tyto prvky:
-
Referenční rovina
Hodnoty jsou počítány ve směru kolmém na aktuální orientaci roviny řezu.
-
Vybraná rovina
Hodnoty jsou vypočítané kolmo na rovinu vybranou v části Řez 1.
|
|
Zobrazit uzavření řezu
|
Zobrazí uzavření řezu pomocí barvy určené v rámečku Upravit barvu. Abyste viděli dovnitř modelu, zrušte zaškrtnutí této možnosti. |
|
Zachovat barvu uzavření
|
Po uzavření PropertyManageru Řez zobrazuje uzavření řezu v barvě nastavené v poli Upravit barvu. Tato vlastnost nemá efekt v době, kdy je PropertyManager otevřen. Tabulka níže uvádí stav zobrazení po uzavření PropertyManageru pro sestavu. |
|
Pouze grafický řez
|
Nabízí rychlejší výsledky s omezenými možnostmi výběru. Nelze vybrat plochu nebo hranu řezu. U pouze grafického řezu je nutné zachovat barvu uzavření řezu. Pixely na stejné rovině jako rovina nebo plocha řezu nejsou skryty.
|
Vybraná těla nebo součásti
|
Vybraná těla
|
Vyberte těla v grafické ploše nebo v plovoucím stromu FeatureManager a přidejte je tak do seznamu Vybraná těla. |
|
Jen vybrané součásti
|
Vyberte součásti v grafické ploše nebo v plovoucím stromu FeatureManager a přidejte je tak do seznamu Vybrané součásti. |
|
Součásti nebo těla, která budou zahrnuta nebo vyloučena z řezu
|
Seznam součástí nebo těl vybraných v grafické ploše nebo v plovoucím stromu FeatureManager. Chcete-li odstranit všechny sestavy nebo díly, klepněte pravým tlačítkem myši a vyberte Vymazat výběry. Chcete-li odstranit tělo nebo součást, vyberte ji v grafické ploše nebo ve stromu FeatureManager nebo na ni klikněte pravým tlačítkem ve výběrovém seznamu a vyberte možnost Odstranit. |
|
Vyloučit vybrané
|
K dispozici, jestliže kliknete na možnost Vybraná těla nebo Vybrané součásti. Řez se nebude týkat vybraných těl nebo součástí. Všechna ostatní těla a součásti budou do řezu zahrnuty. |
|
Zahrnout vybrané
|
K dispozici, jestliže kliknete na možnost Vybraná těla nebo Vybrané součásti. Řez se bude týkat vybraných těl nebo součástí. Ostatní těla a součásti do řezu nebudou zahrnuta. |
|
Zapnout výběr roviny
|
K dispozici, jestliže kliknete na možnost Vybraná těla nebo Vybrané součásti. Zobrazí rovinu výběru s triádou umístěnou ve středu roviny. Pomocí triády můžete určit polohu a orientaci roviny výběru. |
Náhled
Zobrazí pouze grafický náhled řezu v závislosti na umístění roviny řezu a na součástech nebo tělech, která jste vybrali v seznamu Vybrané součásti nebo Vybraná těla. Skryje roviny řezu, referenční roviny, obrysy ploch a rovinu výběru.
Uložit
Klepnutím řez uložte, nastavte následující položky v dialogovém okně Uložit jako a klepněte na možnost Uložit:
|
Orientace pohledu
|
Uloží pohled řezu jako pojmenovaný pohled v dialogovém okně Orientace. Tento pohled není k dispozici ve výkresech. |
|
Popisový pohled výkresu
|
Vytvoří popisový pohled pro daný řez a zahrne tento řez naZobrazení palety ve výkresech. Název řezu se zobrazí pod položkou Popisy
 .
Když tuto možnost uložíte, zobrazí se dialogové okno Vlastnosti pohledu řezu, kde můžete určit součásti, které mají zůstat neřezané. Nastavte následující možnosti a klepněte na OK.
|
Vyloučené součásti
|
V grafické ploše nebo ve stromu FeatureManager vyberte součásti, které mají zůstat neřezané. Chcete-li odstranit součást ze seznamu, vyberte ji znovu nebo ji vyberte v seznamu Vyloučené součásti a stiskněte Odstranit.
|
|
Automatické šrafování
|
Vyberte pro automatickou úpravu podle sousedních součástí se stejným vzorem šrafování. Pole šrafování se budou měnit při provádění řezů v sestavě.
|
|
Vyloučit šrouby
|
Výběrem vyloučíte šrouby z daného řezu. Ke šroubům patří jakékoli položky vložené ze SOLIDWORKS Toolbox (matky, šrouby, podložky atd.), kromě konstrukčních prvků. Je také možné klasifikovat libovolnou součást jako šroub.
|
Chcete-li klasifikovat jakoukoli součást jako šroub, otevřete danou součást a klepněte na . V dialogovém okně na záložce Vlastní vyberte JeŠroub v poli Název vlastnosti a zadejte 1 do pole Hodnota / textový výraz.
|
|
Název pohledu
|
Zadejte název pro pohled řezu. |
