PropertyManager Diagramy nosníků

Můžete vytvořit diagramy smykové, momentové, torzní a axiální síly pro nosníky nebo diagramy axiální síly pro pruty. Diagramy nosníků jsou vytvořeny v místních směrech pro každý nosník.

Chcete-li zobrazit tohoto správce PropertyManager, spusťte simulační studii. Klepněte pravým tlačítkem na složku Výsledky a vyberte příkaz Definovat diagramy nosníků.

Zobrazit

Součást Vyberte jednu z následujících možností:
  • Osová síla
  • Smyková síla ve směru 1
  • Smyková síla ve směru 2
  • Moment ve směru 1
  • Moment ve směru 2
  • Torzní moment
Pro pruty je dostupná pouze položka Axiální síla.
units.png Jednotky Umožňuje výběr jednotek pro diagram.
  Vykreslit profil nosníku (pomaleji) Zobrazují schéma nosníku pro skutečnou geometrii nosníku, na rozdíl od válců.

Vybrané nosníky

Vše Vybere všechny nosníky.
Vybrat V grafické ploše vyberte nosníky. Software uvažuje pouze Vybrané nosníky.
Šířka diagramu nosníku Ovládá šířku obrázku nosníku pro lepší viditelnost.

Vlastnost

  Včetně titulního textu Umožňuje zadání názvu pro schéma.
  Přidružit obrázek k orientaci pohledu Umožňuje přidružit předdefinovanou orientaci pohledu k aktivnímu obrázku.
Přidružit k aktuálnímu pohledu Přidruží aktuální pohled k aktivnímu obrázku.

Chcete-li zobrazit směry nosníku u aktivního diagramu nosníku, klepněte pravým tlačítkem na ikonu diagramu nosníku a vyberte Nastavení. Ve správci PropertyManager pod položkou Možnosti deformovaného tvaru vyberte položku Zobrazit směry nosníku.

Směry nosníků se zobrazí ve středu každého trámu

Příklad nosníku Pevný-Pevný, který je vystaven rovnoměrně distribuovanému zatížení podél směru 1. Je zobrazeno schéma smyku ve směru 1 a schéma momentu ve směru 2. V případě nosníku, který je vystaven distribuovanému zatížení podél směru 2, se budou smykové síly zobrazovat ve směru 2 a momentové síly ve směru 1.

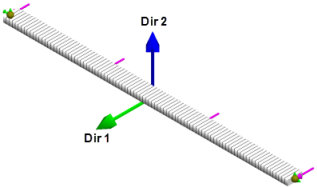

Nosník Pevný-Pevný vystavený rovnoměrně distribuovanému zatížení podél směru 1. Chcete-li si zobrazit místní směry nosníků, vytvořte Obrázky kvality sítě. Na záložce Nastavení klepněte na Zobrazit směry nosníku.

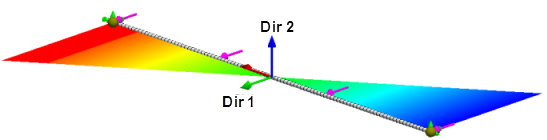

Schéma Smyková síla ve směru 1

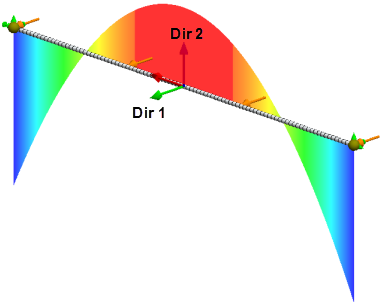

Schéma Moment ve směru 2
