Zobrazení skrytých nebo vyloučených těl v obrázcích

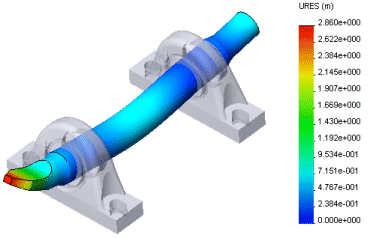

Při zakreslování výsledků sestav se skrytými nebo vyloučenými těly, si můžete prohlédnout výsledky na ostatních součástech v kontextu celé sestavy zobrazením skrytých nebo vyloučených těl průsvitnou barvou s různými úrovněmi průhlednosti.

  1. Zakreslete požadovaný výsledek do dokumentu sestavy, která má jednu nebo více skrytých součástí.
  2. Klepněte pravým tlačítkem na ikonu obrázku a vyberte Nastavení .
  3. Ve správci PropertyManager vyberte Zobrazit skrytá těla nebo Zobrazit vyloučená těla.
  4. Vyberte jednu z následujících možností:
    • Průsvitný (jednobarevný), pokud chcete zobrazit všechny skryté díly v jedné barvě podle vašeho výběru. Přetažením posuvníku můžete měnit průhlednost.
    • Průsvitný (barvy dílu), pokud chcete zobrazit všechny skryté díly ve stínovaném režimu jejich barev. Přetažením posuvníku můžete měnit průhlednost.
  5. Klepněte na .
