Značky spojovacího čepu

Do děr ve výkresech (kruhových hran, načrtnutých kružnic nebo oblouků) můžete vkládat značky spojovacího čepu. Značka se přizpůsobí velikosti vybrané díry.

Omezení:

  • Plocha s dírou musí být kolmá na rovinu aktivního pohledu.
  • Značky spojovacího čepu nemůžete přesouvat pomocí operací Kopírovat nebo Vyjmout a Vložit, aniž jsou tyto značky definované jako entity skici.

Ruční vkládání značek spojovacích čepů

Můžete automaticky vkládat značky spojovacích čepů pro díry pro kolíky vytvořené pomocí Průvodce dírami.

Automatické vložení značky spojovacího čepu do výkresu:

  1. Klepněte na Značka kolíku (panel nástrojů Popisy) nebo na Vložit > Popisy > Značka kolíku.
  2. V nabídce Automatické vkládání vyberte možnost Pro všechny díry pro kolík.
  3. Vyberte pohledy výkresů.
    Při vybírání pohledů výkresů budou do pohledu vkládány značky spojovacích čepů.
  4. Klepněte na PM_OK.gif.
    Chcete-li značku spojovacího čepu otočit po vložení, klepněte na značku pravým tlačítkem a vyberte možnost Obrátit značku.
Můžete nastavit vlastnosti dokumentu tak, aby se při vytvoření pohledu automaticky vytvářely všechny značky kolíku.
  1. Ve výkresu klepněte na nabídku Nástroje > Možnosti.
  2. Na záložce Vlastnosti dokumentu vyberte Detailování.
  3. V položce Automaticky vložit při tvorbě pohledu vyberte:
    • Značky kolíků -díl
    • Značky kolíků -sestava
  4. Klepněte na tlačítko OK.

Ruční vložení symbolu značky spojovacího čepu

Ruční vložení značky spojovacího čepu do výkresu:

  1. Proveďte jednu z následujících operací:
    • Klepněte na Značka spojovacího čepu (panel nástrojů pro popisy) nebo vyberte Vložit > Popisy > Značka spojovacího čepu a vyberte kruhovou hranu, načrtnutou kružnici nebo oblouk.
    • Vyberte kruhové hrany, načrtnuté kružnice nebo oblouky a klepněte na Značka spojovacího čepu nebo klepněte na Vložit > Popisy > Značka spojovacího čepu.
    Ve vybraných dírách se objeví značka spojovacího čepu a zobrazí se PropertyManager Značka spojovacího čepu. Můžete pokračovat a vybrat si další kruhové hrany, načrtnuté kružnice nebo oblouky pro vložení značek spojovacího čepu.
  2. Klepněte na PM_OK.gif.

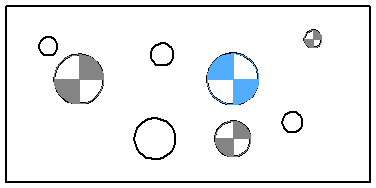

V tomto příkladu se značky kolíků přidávají k dírám různých velikostí. Zelená značka je otočena o 90°.
