Vysvětlení souboru GTOL.SYM

Soubor gtol.sym obsahuje horní část, ve které je vysvětlen jeho formát a jednotky používané pro vytváření symbolů.

V souboru jsou seskupeny kategorie symbolů a každá kategorie obsahuje několik knihoven a symbolů.

Knihovny jsou ve formátu: #<název knihovny>,<popis knihovny>.

Symboly jsou ve formátu: *<název symbolu>,<popis symbolu>.

Řádky, které začínají na “A”, definují část geometrického tvaru symbolu. Symboly často obsahují více těchto řádků.

BOUND je řídící proměnná pro symboly v souboru gtol.sym. Proměnná BOUND určuje horizontální rozteč symbolů v řádku textu v poznámkách a kótách.

Komentáře jsou uvozeny středníky (které se ignorují).

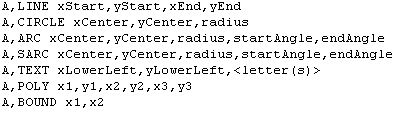

Symboly se skládají z geometrických tvarů, které se mohou sestávat z čar, oblouků, kruhů a alfanumerických znaků. Formát těchto znaků je:

Symboly jsou definovány s použitím imaginární mřížky 1 x 1, kde 0,0 levý dolní roh a 1,1 pravý horní roh. Nejsou ale touto mřížkou omezeny. Můžete použít čísla větší než 1,0 a menší než 0,0.

Příklad čtvercové mřížky se souřadnicemi od 0,0 do 1,1:

Příklad definování čáry na čtvercové mřížce:
