Vazby šířky

Vazba šířky omezuje jazýček mezi dvěma rovinnými plochami.

Odkazy šířky mohou zahrnovat:
  • dvě rovnoběžné rovinné plochy,
  • dvě nerovnoběžné rovinné plochy (s úkosem nebo bez něj).
Mezi odkazy záložek patří:
  • dvě rovnoběžné rovinné plochy,
  • dvě nerovnoběžné rovinné plochy (s úkosem nebo bez něj).
  • jedna válcová plocha nebo osa.

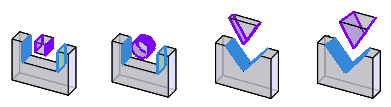

Příklady:

Postup přidání vazby šířky:

  1. Klepněte na ikonu Vazba (panel nástrojů Sestava) nebo na nabídku Vložit > Vazba.
  2. Pod položkou Upřesňující vazby klepněte na Šířka .
  3. Pod položkou Výběry vazeb:
    1. Vyberte dvě rovinné plochy pro Výběr šířky prvního dílu.
    2. Vyberte dvě rovinné plochy nebo jednu válcovou plochu či osu pro Výběr šířky druhého dílu.
  4. V části Upřesňující vazby vyberte jedno z následujících omezení:
    Volba Popis
    Střed Vazba šířky vycentruje jazýček s šířkou drážky.
    Volné Součásti se mohou volně pohybovat v rámci limitů vybraných ploch nebo rovin vzhledem k součástem.
    Kóta Nastaví vzdálenost nebo úhlovou kótu od jedné sady výběru k nejbližší protilehlé sadě výběru rovin nebo ploch.
    Procent Nastaví vzdálenost nebo úhlovou kótu s procentuální hodnotou od jedné sady výběru ke středu protilehlé sady výběru.
  5. Klepněte na .
    Součásti se zarovnají tak, že jazýček bude uprostřed mezi plochami drážky. Jezdec se může posouvat podél střední plochy drážky a otáčet kolem osy, která je kolmá ke střední ploše. Vazba šířky zabraňuje tomu, aby se jezdec posouval či otáčel ze strany na stranu.
