V tomto příkladu použijete magnetické vazby k propojení dvou železničních kolejnic na povrchové rovině v sestavě.
Kroky v tomto příkladu:
- Vytvoření povrchové roviny (podlahy).
- Přidání bodu spojení k první (rovné) kolejnici.
- Přidání bodu spojení ke druhé (zakřivené) kolejnici.
- Vložení kolejnic do sestavy a použití magnetických vazeb k jejich připojení.
- Vytvoření povrchové roviny: zatímco máte v grafické ploše otevřenou sestavu povrchové roviny, klikněte na
.

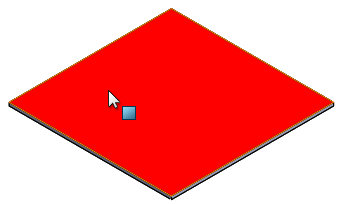

- V grafické ploše klikněte na nejvyšší plochu Povrchové roviny.
- Klikněte na
.
- Přidání bodu spojení k první kolejnici: zatímco máte v grafické ploše otevřenou rovnou kolejnici, klikněte na
.
- V grafické ploše vyberte plochu zobrazenou pro Povrchovou rovinu.
- Vyberte hranu zobrazenou pro Bod připojení v části Body spojení.
Když vyberete lineární hranu, vybere se středový bod.
- Vyberte zobrazenou plochu pro Směr připojení.
- Klikněte na Přidat spojku.
- Klikněte na .
Strom FeatureManager se aktualizuje a bude nově obsahovat položku Publikované odkazy s položkami Povrchová rovina a Spojka1.
- Přidání bodu spojení k druhé kolejnici: zatímco máte v grafické ploše otevřenou zakřivenou kolejnici, klikněte na .

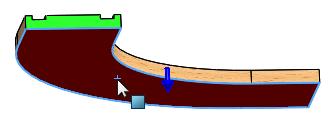

- V grafické ploše vyberte plochu zobrazenou pro Povrchovou rovinu.

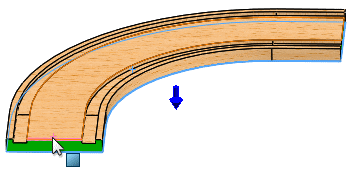

- Vyberte hranu zobrazenou pro Bod připojení v části Body spojení.

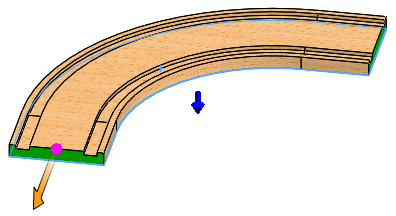

- Vyberte zobrazenou plochu pro Směr připojení.
- Klikněte na Přidat spojku.
- Klikněte na .

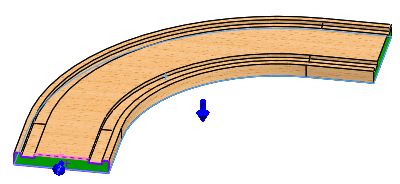

Strom FeatureManager se aktualizuje a bude nově obsahovat položku Publikované odkazy s položkami Povrchová rovina a Spojka1.
- Vložení prostředků do sestavy: zatímco máte v grafické ploše otevřenou sestavu povrchové roviny, klikněte na Vložit součásti
(panel nástrojů Sestava) nebo .
- Ve správci PropertyManager v části Otevřené dokumenty vyberte rovnou kolejnici a podle obrázku přetáhněte ukazatel s připojenou kolejnicí do grafické plochy.

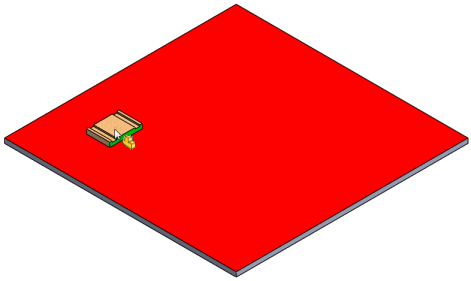

- Kliknutím umístíte kolejnici na povrchovou rovinu (podlahu).
Kolejnice vytvoří vazbu s podlahou, protože jsou zahrnuty vazby podlahy.
-
Ve správci PropertyManager v části Otevřené dokumenty vyberte zakřivenou kolejnici a podle obrázku přetáhněte ukazatel s připojenou kolejnicí do grafické plochy, ale neuvolňujte. Jak přetáhnete zakřivenou kolejnici do blízkosti rovné kolejnice, můžete si všimnout, že se zobrazí čára přichycení magnetické vazby při přesunutí zakřivené kolejnice blíž.

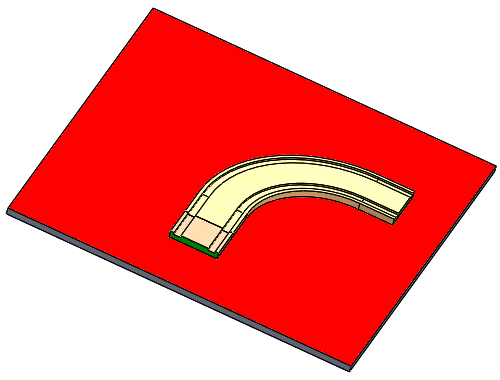

- Kliknutím uvolněte zakřivenou kolejnici, aby se přichytila k rovné kolejnici.
