Fixe

Pour les volumes, ce type de déplacement imposé définit tous les degrés de liberté translationnels à zéro. Pour les coques et les poutres, il définit les degrés de liberté translationnels et rotationnels à zéro. Pour les connexions de barres, il définit les degrés de liberté translationnels à zéro. Lorsque vous utilisez ce type de déplacement imposé, aucune géométrie de référence n'est requise.

Le tableau suivant propose un récapitulatif des attributs et des entrées requises pour ce type de déplacement imposé :

Attribut Valeur
DDL contraints pour les maillages volumiques 3 translations
DDL contraints pour les coques et les poutres 3 translations et 3 rotations
DDL contraints pour les connexions de barres 3 translations
Symbole 3D (les flèches sont pour les translations et les disques pour les rotations)
Entités sélectionnables Sommets, arêtes, faces et connexions de poutre
Entité de référence sélectionnable S/O
Translations S/O
Rotations S/O

Exemple

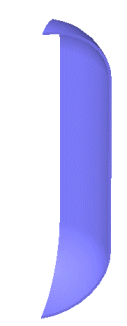

Dans la figure, le sommet du coin représentant un récipient à pression maillé avec des éléments volumiques est fixe.

Les arêtes des perçages de la coque sont fixes.
Si la poignée est analysée en tant que pièce, les deux faces en surbrillance peuvent être fixées dans l'espace.

Vidéo : Coque restreinte à l'aide d'un déplacement imposé fixe
