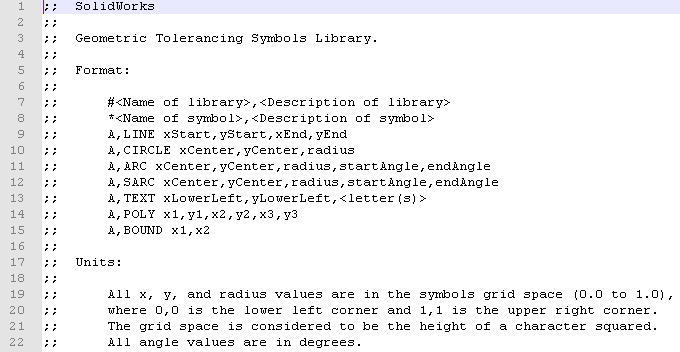

Le fichier gtol.sym commence par une section expliquant le format et les unités utilisés pour créer des symboles.
Dans le fichier, les catégories de symboles sont groupées et chaque catégorie contient plusieurs bibliothèques et symboles.
Les bibliothèques sont formatées comme suit : #<Nom de bibliothèque >,<Description de bibliothèque >.
Les symboles sont formatés comme suit : *<Nom du symbole >,<Description du symbole >.
Les lignes qui commencent par « A » définissent une partie de la forme géométrique d'un symbole. Les symboles ont souvent plusieurs de ces lignes.
BOUND est une variable de contrôle pour les symboles dans le fichier gtol.sym. BOUND contrôle l'espacement horizontal d'un symbole sur une ligne du texte dans les notes et les cotes.
Un point-virgule précède chaque ligne de commentaire (qui est ignorée).

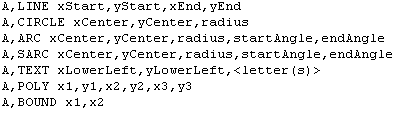

Les symboles sont composés de formes géométriques qui peuvent consister en lignes, arcs, cercles, polylignes et caractères alphanumériques. Les formats de ces formes sont les suivants :
Les symboles sont définis sur une grille carrée imaginaire 1 x 1 où 0,0 est le coin inférieur gauche et 1,1 est le coin supérieur droit. Ils ne sont toutefois pas limités à cette grille. Vous pouvez également utiliser des nombres supérieurs à 1.0 et inférieurs à 0.0.
Voici un exemple de grille carrée avec des coordonnées variant entre 0.0 et 1.1 :
Voici un exemple de définition de ligne sur une grille carrée :
