Création d'un coin ajusté

L'outil Coin ajusté enlève ou ajoute de la matière sur une arête ou une face dans des pièces de tôlerie dépliée.

Pour créer un coin ajusté:

  1. Créer une pièce de tôlerie.
  2. Cliquez sur Coin ajusté Tool_Corner_Trim_Sheet_Metal.gif (barre d'outils Tôlerie) ou sur Insertion > Tôlerie > Coin ajusté.
  3. Dans le PropertyManager Coin ajusté, effectuez les réglages suivants sous Options de grugeage:
    1. Sélectionnez des arêtes pour Arêtes de coins .
    2. Cliquez sur Collecter tous les coins.
    3. Sélectionnez une valeur pour le Type de grugeage.
    4. Sélectionnez ou désélectionnez Centré sur les lignes de pliage.
    5. Spécifiez le Rayon ou Longueur de côté.
    6. Sélectionnez Ratio par rapport à l'épaisseur pour en définir la valeur.
    7. Sélectionnez Tangent au pli.
    8. Sélectionnez Ajouter coins arrondis pour régler la valeur du Rayon PM_Radius.gif.
  4. Cliquez sur .

Ajout ou suppression de la matière dans des pièces à l'état déplié

Pour ajouter ou supprimer de la matière dans une pièce à l'état déplié :

  1. Dans le PropertyManager Coin ajusté, effectuez les réglages suivants sous Options de coins brisés:
    1. Sélectionnez Arêtes de coin et/ou faces de tôles à bords repliés PM_parameters.gif.
    2. Cliquez sur Collecter tous les coins.
      Collecter tous les coins est uniquement disponible à l'état déplié.

    3. Sélectionnez ou désélectionnez Coins internes uniquement.
    4. Sélectionnez un Type de cassure: Chanfrein PM_shm_Chamfer.gif ou Congé PM_shm_Fillet.gif.
    5. Définissez une valeur pour Distance (Chanfrein) ou Rayon PM_Radius.gif (Congé).
  2. Cliquez sur PM_OK.gif.

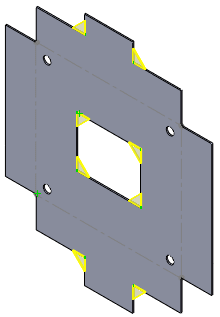

    1. Coin externe: enlèvement de matière

    2. Coin interne : ajout de matière
