Affichage des résultats de SOLIDWORKS Simulation dans la zone graphique

Vous pouvez afficher les résultats de SOLIDWORKS Simulation dans la zone graphique SOLIDWORKS avec d'autres composants ou corps du modèle qui ne font pas partie de la simulation.

De cette façon, vous n'avez pas à basculer entre les résultats de la simulation et l'environnement de modélisation. Il n'est pas idéal d'afficher les résultats de simulation sur les corps et les composants. Cette option est utile à des fins marketing et de conception prédictive. Dans les versions précédentes, si vous exécutiez une simulation sur un composant dans un assemblage, seul le composant s'affichait avec les résultats et tous les autres composants étaient masqués.
Exemple de conception prédictive : modifier le modèle en fonction des résultats de simulation.

Disponible avec les licences SOLIDWORKS Simulation.

Pour afficher les résultats de SOLIDWORKS Simulation dans la zone graphique :

  1. Ouvrez un assemblage enregistré avec une étude de simulation.

  2. Cliquez sur l'onglet Statique 1.
  3. Dans l'arbre d'études Simulation, cliquez à l'aide du bouton droit de la souris sur Statique 1 /> et cliquez sur Exécuter.
  4. Cliquez sur l'onglet Modèle.
  5. Cliquez sur Affichage de la simulation (barre d'outils Affichage) ou sur Affichage > Afficher > Affichage de la Simulation .
    Si la boîte de dialogue Affichage de la simulation apparaît, cliquez sur OK.
  6. Dans le PropertyManager :
    1. Sous Résultat sélectionné, sélectionnez l'élément que vous voulez afficher.
    2. Cliquez sur .

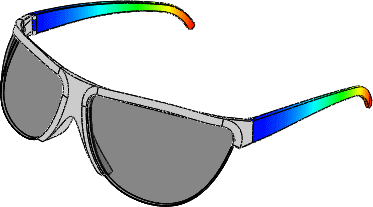

      L'assemblage s'affiche avec les résultats de simulation dans le contexte de l'assemblage.

    La commande Affichage de la simulation répertorie uniquement les tracés de résultat pour les études dont vous avez chargé toutes les données de simulation. Pour charger tous les données de simulation, cliquez sur Simulation > Options > Options du système > Général et sélectionnez Charger toutes les études de simulation lors de l'ouverture d'un modèle (accroît le temps d'ouverture du modèle). Vous pouvez également charger des données de simulation pour une étude spécifique en cliquant sur des onglets de simulation individuelle.
