Créer des blocs

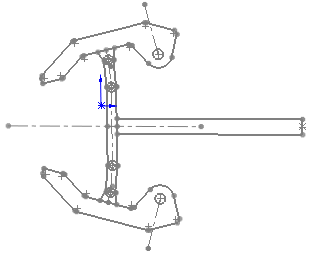

Vous pouvez créer un bloc à partir d'une seule entité d'esquisse ou d'une combinaison de plusieurs entités d'esquisse.

Pour créer des blocs:

  1. Créez une esquisse.
  2. Cliquez sur Créer un bloc Tool_Make_Block_Block.gif (barre d'outils Bloc) ou sur Outils > Bloc > Créer.
    Vous pouvez également accéder aux outils de bloc en cliquant à l'aide du bouton droit de la souris sur Bloc FM_block_sketch.gif dans l'arbre de création FeatureManager.
  3. Sélectionnez les entités d'esquisse que vous voulez constituer en bloc dans Entités du bloc.
  4. Cliquez sur PM_OK.gif.
  5. Répétez les étapes 2-4 pour chacune des entités d'esquisse restantes.
  6. En mode d'édition d'esquisse, ajoutez les relations nécessaires.
  7. Enregistrez la pièce.
    Lorsque vous créez un bloc, vous pouvez spécifier un Point d'insertion que vous utiliserez pour insérer le bloc.
