Création et positionnement des occurrences de perçage avancé

Pour créer et positionner des occurrences de perçage avancé :

  1. Dans le PropertyManager, sélectionnez l'onglet Positions.
    Vous pouvez sélectionner plusieurs points ou utiliser une esquisse pour créer plusieurs perçages.
    Si vous oubliez de sélectionner l'onglet Positions et cliquez sur , le logiciel vous invite à sélectionner un point sur la face pour situer le perçage. Cliquez sur OK à l'invite pour ouvrir l'onglet Positions et la barre d'outils Esquisse.
  2. Cliquez sur Rectangle par son centre (barre d'outils Esquisse) et esquissez un rectangle, en utilisant l'origine de l'esquisse sur la face comme centre.
  3. Cliquez sur pour fermer le PropertyManager Rectangle par son centre et retourner au PropertyManager Position du perçage.

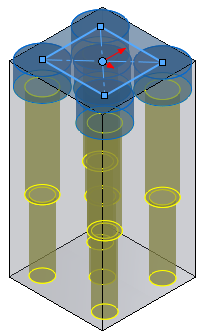

    Le logiciel crée cinq occurrences du perçage, y compris un point d'esquisse à l'origine sélectionnée. Vous voulez supprimer l'occurrence centrale.

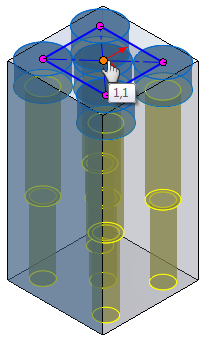

  4. Sous Occurrences à omettre, sélectionnez l'orbe d'occurrence centrale pour supprimer uniquement cette occurrence de l'aperçu.
    Sous Options d'esquisse, vous pouvez sélectionner Créer des occurrences sur la géométrie de construction pour créer des occurrences en utilisant la géométrie de construction.
