Vérification de la symétrie dans un assemblage

Pour vérifier la symétrie de composants d'assemblage par rapport à un plan :

  1. Cliquez sur Vérification de la symétrie tool_symmetry_check_utilities.gif (barre d'outils Outils).
  2. Pour Paramètres d'analyse, sélectionnez l'une des options suivantes:
    • Plan unique pour tester la symétrie par rapport au Plan sélectionné.

    • Deux faces parallèles pour tester la symétrie par rapport à un plan situé à mi-chemin entre les Faces sélectionnées et parallèle à ces dernières.
    • Deux points pour tester la symétrie par rapport à un plan perpendiculaire à la ligne reliant les deux Points sélectionnés et à mi-chemin entre eux.
  3. Pour les assemblages contenant des sous-assemblages, sélectionnez Traiter les sous-assemblages comme des composants, au besoin.
    La sélection de cette option vérifie la symétrie par rapport aux sous-assemblages de l'assemblage et ignore leurs composants. Si vous la désélectionnez, les composants des sous-assemblages sont inclus dans la vérification de la symétrie de l'assemblage.
  4. Pour modifier la couleur des composants d'assemblage symétriques vérifiés:
    1. Sous Réglages de la couleur, sélectionnez Composants symétriques et cliquez sur Editer la couleur.
    2. Modifiez la couleur et cliquez sur OK.

    Vous pouvez modifier les paramètres de couleur pour les composants asymétriques.

  5. Cliquez Vérifier.

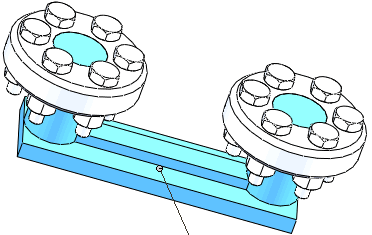

    Les composants d'assemblage symétriques et asymétriques qui ont fait l'objet d'une vérification sont affichés dans la couleur définie.

  6. Lorsque vous sélectionnez un composant d'assemblage listé sous Résultats de la vérification de la symétrie, le composant est mis en surbrillance dans la zone graphique.
  7. Pour enregistrer le rapport de vérification de la symétrie, cliquez sur Enregistrer le rapport.
  8. Fermez le PropertyManager Vérification de la symétrie ou cliquez sur Revérifier pour exécuter une nouvelle vérification de la symétrie.
