3D-Beschriftungen (Beschriftungs-Symbolleiste) |
Fügt Beschriftungen in ein Teil- oder Baugruppendokument ein. Die 3D-Beschriftungen sind in Beschriftungsansichten organisiert, die der orthografischen Ansichten des Modells entsprechen, wie z. B. vorn, unten usw. Sie können die Beschriftungen dann in einer Zeichnung verwenden. Die Beschriftungsansichten werden in 2D-Zeichenansichten konvertiert. Die im Modell eingefügten Beschriftungen bleiben in der Zeichnung erhalten. |
|
Modellelemente (Beschriftungs-Symbolleiste). |
Fügen Sie Bemaßungen, Beschriftungen und Referenzgeometrie aus einem Teil- oder Baugruppendokument in einem Schritt in eine Zeichnung ein. Sie können alle Bemaßungen festlegen oder nur jene, die für Zeichnungen markiert sind. |
|

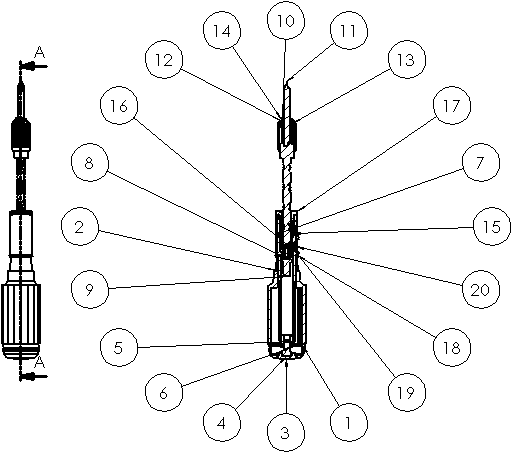

Automatisches Stücklistensymbol (Beschriftungs-Symbolleiste) |
Fügen Sie Stücklistensymbole zu allen Komponenten in einer Zeichenansicht in einem Schritt hinzu, indem Sie Layout, Art, Größe und Text für das Stücklistensymbol auswählen.
|
|
Intelligente Bemaßung, Automatisch bemaßen (Bemaßungen/Beziehungen-Symbolleiste) |
Geben Sie horizontale und vertikale Referenzbemaßungen in Zeichenansichten als Bezugs-, Ketten- oder Ordinatenbemaßungen ein. |
|
Mittelkreuz (Beschriftungs-Symbolleiste) |
Fügen Sie Mittelkreuze zu allen entsprechenden Elementen in einer Zeichenansicht in einem Schritt hinzu, indem Sie ein einzelnes, ein lineares oder kreisförmiges Symbol, die Größe des Kreuzes, verlängerte Linien, Schriftart, Winkel und benannten Layer auswählen.
|
|
Mittellinien (Beschriftungs-Symbolleiste) |
Fügen Sie Mittellinien zu allen entsprechenden Elementen in einer Zeichenansicht in einem Schritt hinzu.
|
