Sie können ein benutzerdefiniertes SOLIDWORKS® Koordinatensystem zu einer Komponente hinzufügen, die nicht mit dem SOLIDWORKS Ursprung modelliert wird. Sie können solche Komponenten von einer Hersteller-Website oder von anderen CAD-Systemen erhalten.
CircuitWorks™ weist das benutzerdefinierte Koordinatensystem als den ECAD-Ursprung zu, wenn Sie die Baugruppe in CircuitWorks exportieren.
Wenn Sie Komponenten ohne ein benutzerdefiniertes Koordinatensystem in eine CircuitWorks Baugruppe einfügen, weist CircuitWorks den SOLIDWORKS Ursprung als den ECAD-Ursprung zu.
Informationen zum Hinzufügen eigener Koordinaten zu einer Komponente finden Sie unter SOLIDWORKS Hilfe: Koordinatensystem.
Wenn Sie das benutzerdefinierte Koordinatensystem vor dem Einfügen der Komponenten in die CircuitWorks Bibliothek als CWX bezeichnen, weist CircuitWorks das benutzerdefinierte Koordinatensystem als den ECAD-Ursprung zu und positioniert die Komponenten korrekt, wenn Sie sie in eine Platinenbaugruppe einfügen.
CircuitWorks interpretiert die positive Z-Richtung eines benutzerdefinierten Koordinatensystems als senkrecht zu einer Platinenbaugruppe. Die XY-Ebene stellt die Platinenoberfläche dar, und die X- und Y-Richtungen steuern den Winkel, in dem die Komponente in die Baugruppe eingefügt wird.
Um dem benutzerdefinierten Koordinatensystem, das den ECAD-Ursprung darstellt, einen anderen Namen als CWX zuzuweisen, klicken Sie auf , wählen Sie SOLIDWORKS Export, und ändern Sie die Option Komponenten relativ zu diesem Koordinatensystem importieren und exportieren.
Beispiel: LED-Ausrichtung mit und ohne definierte Koordinaten
| Die Koordinaten einer extern hergestellten LED setzen die Z-Richtung parallel zur Basis der LED. |
|
|

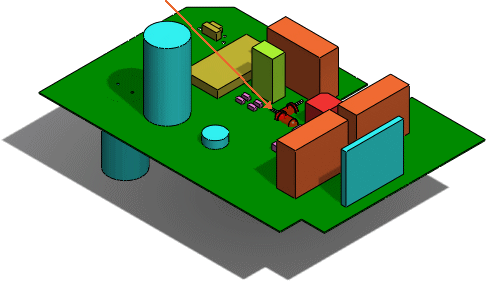

| Sie fügen die LED der CircuitWorks Bibliothek hinzu, ohne ein Koordinatensystem mit der Bezeichnung CWX zu definieren. Wenn Sie die LED-Komponenten in die Platinenbaugruppe einfügen, nachdem Sie sie in CircuitWorks erstellt haben, sind die LEDs horizontal. |
|
|

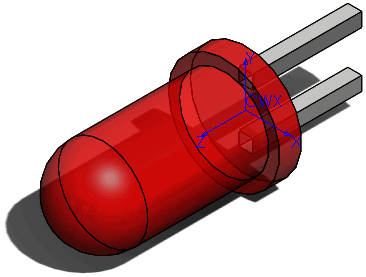

| Bevor Sie die Komponente der CircuitWorks Bibliothek hinzufügen, fügen Sie ein Koordinatensystem mit der Bezeichnung CWX der LED-Komponente in SOLIDWORKS hinzu. |
|
|

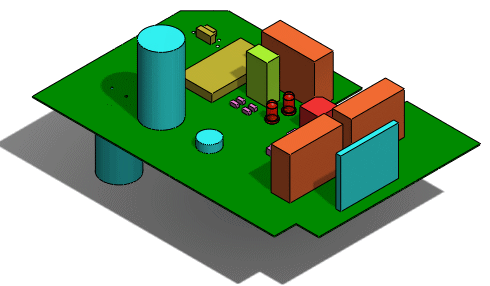

| Die LEDs werden korrekt ausgerichtet, wenn Sie sie in die Platinenbaugruppe einfügen. |
|
