PropertyManager „Flach dargestellte Leitung bearbeiten“

Bearbeitungswerkzeuge (Beschriftung)

Werkzeug Beschreibung
PM_EditFlatRte_Drag.gif Ziehen. Ermöglicht das Ziehen eines Skizzenpunkts oder einer Linie in die flach dargestellte Leitung. Wählen Sie Auswahl umkehren aus, um die ergänzenden Segmente auf der anderen Seite des Skizzensegments auszuwählen.
PM_EditFlatRte_Horizontal.gif Horizontal. Definiert das ausgewählte Segment mit Zwangsbedingungen horizontal und ermöglicht das Kippen des Segments zwischen horizontalen Positionen.
PM_EditFlatRte_Vertical.gif Vertikal. Definiert das ausgewählte Segment mit Zwangsbedingungen vertikal und ermöglicht das Kippen des Segments zwischen vertikalen Positionen.
PM_EditFlatRte_DeleteRelations.gif Beziehungen löschen. Entfernt die horizontale oder vertikale Zwangsbedingung auf einem Skizzensegment, damit das Segment in einem Winkel positioniert werden kann. Klicken Sie nach dem Löschen von Beziehungen auf Ziehen PM_EditFlatRte_Drag.gif, um das Segment neu zu positionieren.
fanout_button Verzweigung. Ermöglicht Ihnen, Verzweigungssegmente zu ändern und zu positionieren. Wählen Sie Positionswinkel aus, um die Position der Verzweigung in Bezug auf das Basissegment zu definieren. Wählen Sie Abstandswinkel aus, um den Abstand zwischen Verzweigungssegmenten zu definieren.

Beispiel: Horizontal

Ein Segment mit Zwangsbedingungen als horizontal definieren:

  1. Klicken Sie auf Horizontal PM_EditFlatRte_Horizontal.gif.
  2. Wählen Sie ein Skizzensegment aus.
  3. Klicken Sie auf eine leere Stelle im Grafikbereich.

    Das Segment ist als horizontal definiert.

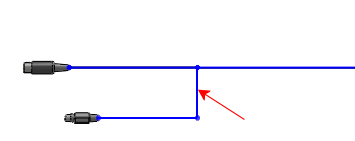

Beispiel: Vertikal

Segment vertikal kippen:

  1. Klicken Sie auf Vertikal PM_EditFlatRte_Vertical.gif.
  2. Wählen Sie ein Skizzensegment aus.
    Der Cursor ändert sich zu pointer_toggle_segment.gif.
  3. Klicken mit der rechten Maustaste.

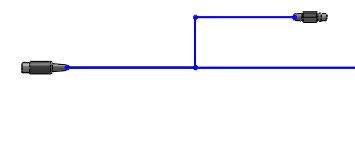

    Das Segment wechselt die Richtung vertikal.


Beispiel: Beziehungen löschen

Beziehungen löschen:

  1. Klicken Sie auf Beziehungen löschen PM_EditFlatRte_DeleteRelations.gif.
  2. Wählen Sie ein Skizzensegment aus.
  3. Klicken Sie auf Ziehen PM_EditFlatRte_Drag.gif.
  4. Ziehen Sie das Segment, um es in einem Winkel zu positionieren.
