Die folgenden Elemente sind für eine Komponente, die als Aufhänger, Unterstützung oder Clip in SOLIDWORKS Routing verwendet werden soll, erforderlich.
Bei Namen von Leitungsführungsskizzen und Bemaßungen wird zwischen Groß- und Kleinschreibung unterschieden.
Clip-Achse
Eine Achse mit der Bezeichnung Clip-Achse zum Ausrichten auf eine Kante oder Achse in der Baugruppe. Clip-Achse verläuft zwischen zwei Leitungspunkten, die die Eingangs-/Ausgangspunkte definieren.
Beispiel:
Rotationsachse

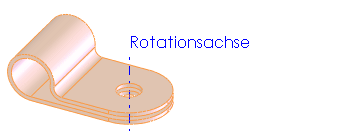

Eine Achse mit der Bezeichnung Rotationsachse zur Ermöglichung der Drehung des Clips in die gewünschte Ausrichtung.
Beispiel:
Wenn Sie zudem möchten, dass der Aufhänger, die Unterstützung oder der Clip automatisch seine Größe ändert, wenn sich der Leitungsdurchmesser ändert, benötigen Sie:
Filterskizze
- Eine Skizze mit dem Namen FilterSkizze
- Drei konzentrische Kreise mit Bemaßungen mit den folgenden Bezeichnungen:
-
NennDurchmesser (nominale Größe des Clips)
-
InnenDurchmesser (Durchmesser des kleinstmöglichen Bündels für den Clip)
-
AußenDurchmesser (Durchmesser des größtmöglichen Bündels für den Clip)
Beispiel:
Überlappende Konfigurationen
Fügen Sie eine Tabelle ein, um mehrere Konfigurationen mit den folgenden Einträten zu erstellen:
-
FilterSkizze Bemaßungen. Der InnenDurchmesser einer Größe muss kleiner sein als der AußenDurchmesser der nächsten Größe darunter, damit die Konfigurationen zusammen alle Größen, von der kleinsten bis zur größten, ohne Lücke abdecken.
- Andere Bemaßungen, die je nach Clip-Größe variieren.
Beispiel:
