| Formbrett zentrieren |
 |
Ändert die Position von Mittelpunkt der flach dargestellten Leitung zwischen zwei Punkten im Leitungsskizzensegment. |
| Segment |
 |
Gibt die ausgewählte Linie, den ausgewählten Spline oder das ausgewählte Bogensegment zur Bearbeitung an. |
|
Gerade biegen
|
 |
Begradigt den ausgewählten Spline oder das ausgewählte Bogensegment auf einen angegebenen Gradwert. Das Leitungssegment, das begradigt werden soll, wird im Grafikbereich hervorgehoben.  |
|
Richtung umkehren
|
|
Kehrt die Richtung um, in der Begradigung angewendet wird. |
|
Auf ganzes Leitungssegment anwenden
|
|
Begradigt alle Zweige des Leitungssegments. |
| Biegungen hinzufügen |
 |

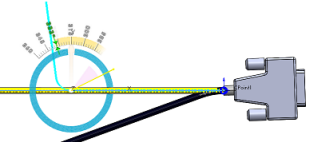

Gibt die Position (in Prozent), den Radius und den Biegewinkel eines ausgewählten Segments an. Sie können Biegungen mit der Triade oder dem PropertyManager hinzufügen.  |
|
Winkel anpassen
|
|
Gibt den Winkel einer ausgewählten Linie oder eines ausgewählten Bogensegments an. Sie können Winkel mit der Triade oder dem PropertyManager hinzufügen. |
| Horizontal \ Vertikal kippen |
 |
Kippt jedes Leitungssegment horizontal oder vertikal in Bezug auf den Mittelpunkt der flach dargestellten Leitung. |
| Verzweigung anpassen |
 |
Ermöglicht Ihnen, Verzweigungssegmente zu ändern und zu positionieren. |
| Prozentsatz der Positionsbearbeitung |
 |
Gibt die Bearbeitungsposition der ausgewählten Linie oder des Bogensegments an. Sie können die Bearbeitungsposition entlang des Segments im Grafikbereich ziehen.
|
| Radius |
 |
Gibt den Radius des ausgewählten Segments an. |
| Biegewinkel |
 |
Gibt den Biegewinkel zwischen dem ausgewählten Segment und der Horizontalen an. |
| Winkel |
|
Gibt den Winkel zwischen dem ausgewählten Segment und der Horizontalen an. |
|
Anwenden
|
|
Wendet die Bearbeitung auf das ausgewählte Segment an. |
