Dieser Befehl ist über die Menüs „Rohrsysteme“ und „Schlauchsystem“ zugänglich. In diesem Thema werden die Schritte über das Menü "Rohrsysteme" beschrieben.
So legen Sie Spulen in einer Leitungsführungs-Baugruppe fest:
-
Klicken Sie auf .
Sie können auch mit der rechten Maustaste auf das Feature
Leitung im FeatureManager und dann auf
Spulen definieren
klicken.

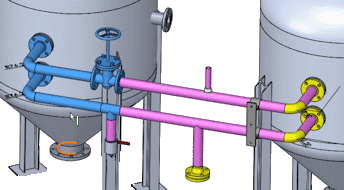

- Wählen Sie für Spulensegmente die Skizzenelemente im Grafikbereich aus.
Die Leitungssegmente können nicht zusammenhängend sein und können an einer angeflanschten Verbindung oder einer geschweißten Schraubverbindung enden.
Komponenten, die zur Spule gehören, werden automatisch unter Spulenkomponenten angezeigt. Diese Komponenten können aus T-Stücken, Rohrbögen, Anschlussstücken, Rohren mit Durchdringungspunkten, Unterstützungen, Aufhängern und anderen Teilen bestehen, die im Produktionsprozess mit der Spule verbunden werden.
- Wählen Sie für Angrenzende Komponenten Komponenten aus, die extern zur Spule sind.
-
Sie können Komponenten hinzufügen oder entfernen, indem Sie Verbindungen oder Teile zwischen Spulenkomponenten und Angrenzende Komponenten im PropertyManager ziehen und ablegen.
Sie können auch verknüpfte Komponenten zu Spulenkomponenten und Angrenzende Komponenten hinzufügen.
- Klicken Sie auf Stift
oben im PropertyManager, und klicken Sie dann auf
, um eine Spule hinzuzufügen und den PropertyManager offen zu lassen.
Spulen werden in Ordnern im FeatureManager-Strukturbaum der Leitung angeordnet. Zudem wird für jede Spule ein Anzeigestatus erzeugt.
Sie können Spulen durch die Auswahl nur eines Teils einer Baugruppe als Teil der Spule und nicht der ganzen Baugruppe schneller entwerfen.
Die Erstellung von Spulenzeichnungen, Stücklisten, der Import von P&ID-Daten sowie der Export von Spulendaten in PCF ist Bestandteil der Rohr- und Schlauchsystemfunktionalität. Sie können Spulenoptionen im jeweiligen PropertyManager für diese Funktionen auswählen.
