Per Norm
|
Aktivieren Sie diese Option, um die Basisnorm zu verwenden. Deaktivieren Sie die Option, um die Ansichtsetikettparameter wie folgt zu ändern:
-
Name. Wählen Sie einen Titel aus, der im Ansichtsetikett angezeigt werden soll, oder geben Sie einen eigenen Titel ein.
- Etikett. Legen Sie fest, wie der Etikettenbuchstabe, der dem Etikett in der Eltern-Ansicht entspricht, im Ansichtsetikett angezeigt werden soll.
- Skalieren. Wählen Sie ein Etikett für den Maßstab aus, oder geben Sie ein eigenes Etikett ein.
-
Trennzeichen. Wählen Sie eine Anzeigeoption für den Maßstab aus:
-
Um den Maßstab mit zwei durch ein Trennzeichen getrennten Zahlen darzustellen, wählen Sie eine der folgenden Optionen aus:
- Um den Maßstab als Verhältnis von zwei Zahlen gefolgt von X darzustellen, wählen Sie die Option # X aus.
- Klicken Sie auf <Kein>, um den Maßstab auszublenden.
- Platz im Maßstab um Doppelpunkt (:) und Schrägstrich (/) entfernen. Wählen Sie aus, Platz im maßstabgetreuen Etikett zu entfernen.
-
Wählen Sie eine Anzeigeoption für das Etikett aus:
-
Gestapelt. Zeigt den Namen und das Etikett über dem Maßstab übereinander an.
- In einer Linie. Zeigt den Namen und das Etikett auf einer Linie an.
|
|
Etikett oberhalb Ansicht anzeigen
|
Aktivieren Sie diese Option, um das Etikett oberhalb der Ansicht anzuzeigen. |
|
Positionsetiketten für neue Ansichten einbeziehen
|
Wählen Sie diese Option aus, um der Detailansicht und dem Detailkreis automatisch eine Standort-Kennzeichnung hinzufügen. |
|
Maßstab nach Ansichtsmaßstab für gezackte Kontur
|

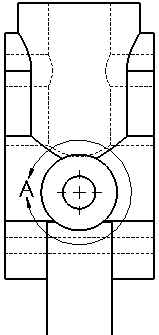

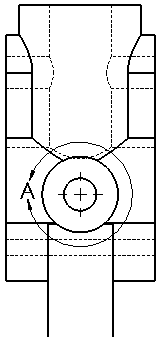

Wählen Sie diese Option aus, um gezackte Außenkonturen automatisch auf den Maßstab der Zeichnungsansicht zu skalieren. |
