PropertyManager „Automatischer Rand“

Verwenden Sie das Werkzeug Automatischer Rand zur Steuerung der Bereiche und Ränder eines Zeichenblatts.

So zeigen Sie den PropertyManager „Automatischer Rand“ an:

  1. Klicken Sie in einer Zeichnung auf Blattformat bearbeiten (Symbolleiste Blattformat).
  2. Klicken Sie auf Automatischer Rand (Symbolleiste Blattformat).

Seite 1 von 3

Verwenden Sie diese Seite, um Skizzenelemente und Beschriftungen aus dem Blattformat zu löschen. Sie können z. B. vorhandene Formatelemente löschen, bevor Sie einen neuen intelligenten Rand erstellen.

Liste löschen

Wählen Sie auf dem Zeichenblatt Skizzenelemente und Beschriftungen zum Löschen aus. Die Elemente werden gelöscht, wenn Sie auf klicken.

Seite 2 von 3

Verwenden Sie diese Seite, um Seitenränder, Rahmen und Zonen zu definieren.

Bereichsgröße

Verteilung
  50 mm von der Mitte Legt die Bereichsgröße auf 50 mm fest und zentriert Bereiche am Rand oder Blatt, basierend auf der Auswahl Region.
  Gleichmäßige Größe Verteilt die Bereichsgröße gleichmäßig basierend auf den Werten für Zeilen und Spalten und zentriert Bereiche am Rand oder Blatt, basierend auf der Auswahl Region.
Bereich
  Ränder Zentriert Bereiche am Rand.
  Blatt Zentriert Bereiche auf dem Blatt.

Ränder

Geben Sie Werte für Links, Rechts, Oben und Unten an. Wenn Sie für Region die Option Ränder festlegen, verschieben diese angegebenen Werte die Bereichseinstellung. Dieses Beispiel zeigt erhöhte Werte für Links und Oben.
Linienbreite des Rahmens
Linienart des Rahmens
Doppelseitiger Rand Zeigt die äußeren Rahmenlinien an.

Unabhängiger Rahmen

Bricht die Beziehung zwischen Rahmen und Rändern, behält aber immer noch eine Beziehung zu Bereichsgrößen.

&Rand Gibt Werte für Links, Rechts, Oben und Unten an.

Bereichsformatierung

Trennleisten Trennleisten anzeigen Zeigt Trennleisten an.
  Linienart Legt den Stil fest.
  Linienstärke Legt die Stärke fest. Sie können auch Benutzerdefinierte Größe auswählen und eine Stärke eingeben.
  Länge Legt die Länge für die Trennleiste fest.
Mittelpunkt-Trennleiste

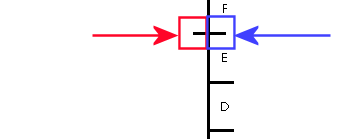

  Äußere Länge Legt die Länge der äußeren Mittelpunkt-Trennleiste fest. In diesem Beispiel wird die äußere Mittelpunkt-Trennleiste im blauen Feld angezeigt.
  Innere Länge Legt die Länge der inneren Mittelpunkt-Trennleiste fest. In diesem Beispiel wird die innere Mittelpunkt-Trennleiste im roten Feld angezeigt.
Zonenetiketten
  Spalten anzeigen Zeigt Spaltenetiketten an.
  Zeilen anzeigen Zeigt Zeilenetiketten an.
  Beschriftungs-Offset vom Rand Legt den Offset zwischen dem Etikett und dem Rahmen fest.
  Schriftart des Dokuments

Ebene

PM_Layer.gif Ebene

Wählen Sie in Zeichnungen mit benannten Layern einen Layer aus.

Seite 3 von 3

Über diese Seite definieren Sie Randmaskenbereiche für Zonenetiketten und Trennleisten, die eine geeignete Position für Hinweise bieten.

Randmaske

Randmaske hinzufügen Fügt einen Randmaskenbereich ein, den Sie vergrößern/verkleinern und über Ansichtsetiketten und Trennleisten ziehen können, um sie auszublenden.
