Beispiel - Kopieren mit Verknüpfungen

Dieses Beispiel veranschaulicht, wie Sie beim Erstellen weiterer referenzierter Kopien einer Komponente in einer Baugruppe Verknüpfungen hinzufügen können.

1. Klicken Sie bei geöffneter Baugruppe auf Mit Verknüpfungen kopieren (Baugruppen-Symbolleiste) oder Einfügen > Komponente > Mit Verknüpfungen kopieren.

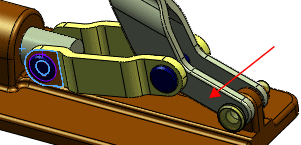

2. Wählen Sie für Ausgewählte Komponenten im PropertyManager im Grafikbereich eine Komponente zu Kopieren aus, zum Beispiel den Stift.



   Die Verknüpfungen zur ausgewählten Komponente sind im PropertyManager unter Verknüpfungen aufgelistet.
3. Klicken Sie im Auswahlfeld unter einer aufgelisteten Verknüpfung, zum Beispiel unter der konzentrischen Verknüpfung.
   Die Verknüpfungsreferenz wird im Grafikbereich hervorgehoben.

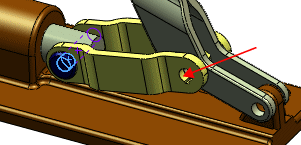

4. Wählen Sie einen Speicherort aus, in den die Komponente und die entsprechende Verknüpfung kopiert werden sollen, wie z. B. die Bohrung in der gezeigten Verknüpfung:


   Da Sie in diesem Beispiel eine konzentrische Verknüpfungsreferenz kopieren, müssen Sie die geeignete Verknüpfungsgeometrie für diesen Verknüpfungstyp auswählen, z. B. eine Bohrung.

   Im Grafikbereich wird eine Vorschau der kopierten Komponente angezeigt, und die Verknüpfungsreferenz für die kopierte Verknüpfung ist hervorgehoben. Im PropertyManager unter Verknüpfungen wird das Auswahlfeld für die nächste aufgelistete Verknüpfung hervorgehoben. In diesem Beispiel ist das Auswahlfeld für die deckungsgleiche Verknüpfung hervorgehoben.



   Sie müssen für jede Verknüpfung eine Referenz angeben. Da die beiden Laschen des Hebels in diesem Beispiel koplanar sind, kann der neue Stift dieselbe Referenz wie der ursprüngliche Stift verwenden.

5. Um für die nächste Verknüpfung die gleiche Verknüpfungsreferenz wie für die ursprüngliche Komponente zu verwenden, wählen Sie im PropertyManager unter Verknüpfungen für die nächste aufgelistete Verknüpfung die Option Wiederholen aus. In diesem Beispiel wählen Sie unter der deckungsgleichen Verknüpfung die Option Wiederholen aus.
6. Klicken Sie auf .
   Die Kopie der ausgewählten Komponente wird der Baugruppe hinzugefügt. Das Auswahlfeld wird geleert, so dass Sie eine weitere Kopie hinzufügen können.

   Fügen Sie nun eine Komponente hinzu, um die Verknüpfungen aus der ursprünglichen referenzierten Kopie zu kopieren, wobei aber für beide Verknüpfungen neue Referenzen verwendet werden. Kopieren Sie den Stift in diesem Beispiel in eine andere Bohrung, aber mit neuen Verknüpfungsreferenzen.

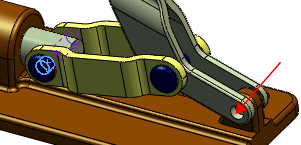

7. Wählen Sie einen anderen Speicherort für die Komponentenkopie und die entsprechende erste Verknüpfungsreferenz aus.

   Wählen Sie in diesem Beispiel die Bohrung im Hebel aus, wobei Sie die konzentrische Verknüpfungsreferenz für den Stift festlegen.


8. Deaktivieren Sie im PropertyManager für die deckungsgleiche Verknüpfung die Option Wiederholen.
9. Wählen Sie eine neue Verknüpfungsreferenz für die nächste Verknüpfung aus.

   Wählen Sie für dieses Beispiel die planare Fläche des Hebels als Verknüpfungsreferenz der deckungsgleichen Verknüpfung für diese Kopie des Stifts aus.


10. Klicken Sie zweimal auf .

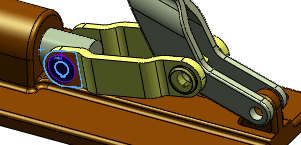

    Die Komponentenkopien werden auch im FeatureManager angezeigt. Die neuen Verknüpfungen werden im Ordner Verknüpfungen angezeigt.
