Manuelle Stücklistensymbol-Zeichnungen

Manuelle Stücklistensymbole für Zeichnungen bieten Ihnen mehr Kontrolle darüber, wie in SOLIDWORKS Inspection Stücklistensymbole Zeichnungen hinzugefügt werden.

Wenn Sie die Option „Automatisches Stücklistensymbol“ auswählen, stellt die Software alle Stücklistenmerkmale mit der angegebenen Sortierfolge (im Uhrzeigersinn oder gegen den Uhrzeigersinn) in der Zeichnung zur Verfügung.

Wenn Sie manuelle Stücklistensymbole auswählen, führt die Software folgende Schritte durch:

  • Erstellt nur Stücklistensymbole für die von Ihnen festgelegten Eigenschaften.
  • Ordnet die Stücklistensymbole basierend auf der Reihenfolge an, in der Sie sie auswählen.

So erstellen Sie manuell Stücklistensymbole für Zeichnungen:

  1. Klicken Sie auf Neues Prüfprojekt (SOLIDWORKS Inspection CommandManager).
  2. Wählen Sie eine Projektvorlage aus.
  3. Wählen Sie auf der Registerkarte Allgemeine Einstellungen im PropertyManager Prüfprojekt erstellen unter Merkmalsinformationen für Extraktion den Wert Manuell aus.
  4. Klicken Sie auf , um die Projekteinstellungen zu überprüfen.
  5. Klicken Sie auf Merkmal hinzufügen (SOLIDWORKS Inspection CommandManager).
  6. Verwenden Sie im Grafikbereich eine der folgenden Techniken, um die Merkmale für das Stücklistensymbol auszuwählen:

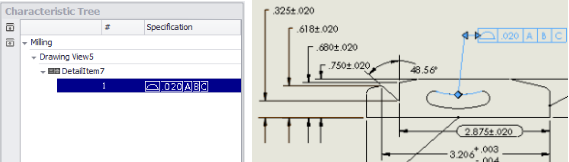

    • Wählen Sie einzelne Merkmale aus.

      Die Merkmale werden im Merkmalsbaum in der Reihenfolge hinzugefügt, in der Sie sie ausgewählt haben.

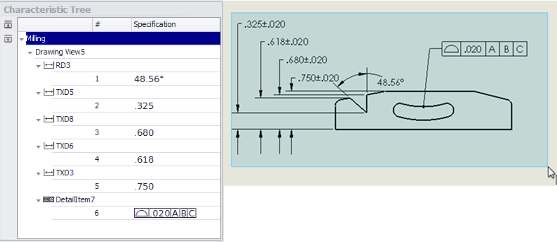

    • Wählen Sie eine Reihe von Merkmalen mit einem Rahmen aus.

      Alle Merkmale innerhalb des Rahmens werden in den Merkmalsbaum aufgenommen.

    Um ein Merkmal zu entfernen, klicken Sie im Grafikbereich darauf.
    Wenn Sie die meisten, aber nicht alle Merkmale mit Stücklistensymbolen versehen möchten, können Sie mit einem Rahmen die gesamte Zeichnung auswählen und dann die Merkmale entfernen, für die Sie kein Stücklistensymbol erstellen möchten.
  7. Klicken Sie auf Stücklistensymbole hinzufügen/bearbeiten (SOLIDWORKS Inspection CommandManager).

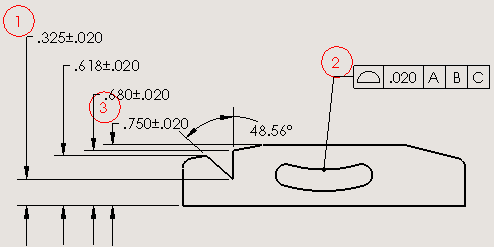

    Die Software erstellt Stücklistensymbole für die von Ihnen ausgewählten Eigenschaften in der Reihenfolge, in der sie ausgewählt wurden.
    Dieser Schritt ist nicht erforderlich, wenn Sie Automatisches Stücklistensymbol in den Einstellungen für das Inspection Projekt ausgewählt haben.
