Fixierte Verbindungselementbaugruppe ohne freie Bewegung

Berechnen des Szenarios des schlimmsten Falls ohne freie Bewegung der Verbindungselemente:

  1. Öffnen Sie die Baugruppe, die evaluiert werden soll.
  2. Erstellen Sie eine TolAnalyst Studie, und gehen Sie zum PropertyManager Ergebnis.
  3. Deaktivieren Sie unter Analyseparameter die Option Verbindungselemente und Stifte frei beweglich.
    Unter Analyseübersicht beträgt der Wert in diesem Beispiel für Min 48.5 und der Wert für Max 51.5 bei einem Gesamtbereich von 3mm.

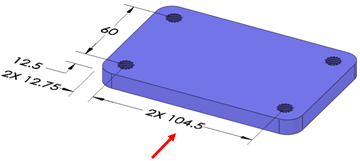

Um das minimale Ergebnis des schlimmsten Falls zu erreichen, simuliert TolAnalyst bei einer Positionstoleranz von 0.5 für den Gewindebohrungsdurchmesser in der Deckplatte die Basisbemaßung von 105 zwischen den Gewindebohrungen mit 104.5.
Für die Achsenstützen hat die resultierende Positionstoleranz bei der Simulation der Spanlöcher mit der LMC-Größe 11.5 den Wert 1.0, so dass die Basisbemaßung von 27.5 zwischen Bezug B und den Bohrungen mit 28 berechnet wird.

Beim Zusammenbau der Teile mit deaktivierter Option für die freie Bewegung der Verbindungselemente richtet TolAnalyst die Spanlöcher in den Achsenstützen konzentrisch mit den Gewindebohrungen in der Deckplatte aus, so dass sich ein minimales Ergebnis des schlimmsten Falls von 48.5 ergibt.
